เหตุใดค่าเผื่อที่จำกัดจึงเพิ่มต้นทุนอย่างมาก (±0.01 เทียบกับ ±0.05)

ความคลาดเคลื่อนจะกำหนดการแปรผันที่ยอมรับได้จากมิติที่ระบุ ตัวอย่างเช่น:  Ø20.00 ±0.05 มม. ช่วยให้มีขนาดระหว่าง 19.95 มม. ถึง 20.05 มม.  Ø20.00 ±0.01 มม. ช่วยให้มีขนาดระหว่าง 19.99 มม. ถึง 20.01 มม. ยิ่งความอดทนเข้มงวดมากขึ้น ข้อผิดพลาดที่ยอมรับได้ก็จะยิ่งน้อยลงเท่านั้น

ความท้าทายไม่ใช่แค่ความแม่นยำของเครื่องจักรเท่านั้น มีหลายปัจจัยที่มีอิทธิพลต่อการเปลี่ยนแปลงของมิติ:  ความแข็งแกร่งของเครื่องจักร  การสึกหรอของเครื่องมือ  ความเค้นของวัสดุ  แรงตัด  การเปลี่ยนแปลงของอุณหภูมิ  ความเสถียรของฟิกซ์เจอร์  เทคนิคของผู้ปฏิบัติงาน เมื่อทำงานภายใน ±0.05 มม. โดยทั่วไปแล้วการเปลี่ยนแปลงเหล่านี้จะสามารถจัดการได้ เมื่อทำงานภายใน ±0.01 มม. แม้การเปลี่ยนแปลงเล็กน้อยก็อาจส่งผลต่อผลลัพธ์ได้

เพื่อให้บรรลุพิกัดความเผื่อที่เข้มงวดยิ่งขึ้น ช่างเครื่องมักจำเป็นต้อง:  ลดความลึกของการตัด  อัตราป้อนต่ำลง  ดำเนินการผ่านการเก็บผิวละเอียดเพิ่มเติม  วัดขนาดหลายครั้ง ซึ่งจะเป็นการเพิ่มรอบเวลา ชิ้นส่วนที่ปกติต้องใช้เวลา 30 นาทีอาจต้องใช้เวลานานกว่ามากเมื่อต้องรักษาขนาดวิกฤตไว้ภายใน ±0.01 มม. เวลาเครื่องจักรเป็นหนึ่งในปัจจัยที่มีส่วนสำคัญต่อต้นทุนการตัดเฉือน CNC

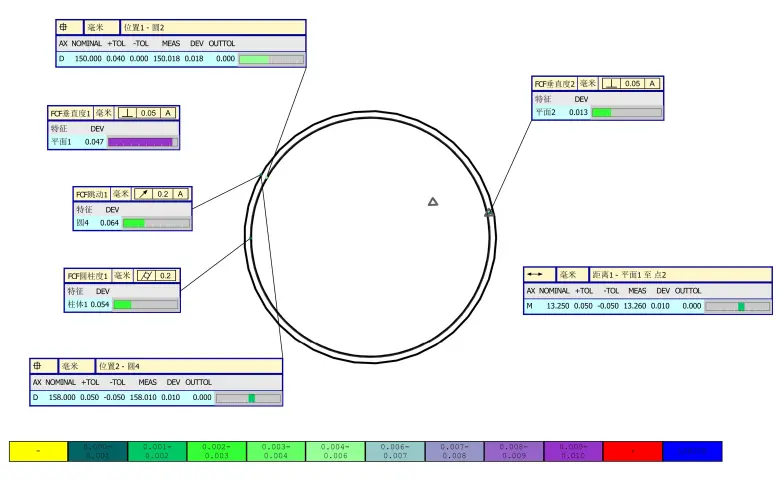

ความคลาดเคลื่อนที่เข้มงวดต้องมีการตรวจสอบเพิ่มเติม การตรวจสอบอาจเกี่ยวข้องกับ:  ไมโครมิเตอร์  เกจเจาะ  เกจความสูง  การวัดแบบควบคุมอุณหภูมิ  การตรวจสอบ CMM ในบางกรณี เวลาในการตรวจสอบอาจเกินระยะเวลาการตัดเฉือนสำหรับคุณสมบัติที่สำคัญ

ชิ้นส่วนที่ตัดเฉือนถึง ±0.05 มม. อาจยังคงผ่านการตรวจสอบ แม้ว่าจะเกิดขึ้นเล็กน้อยก็ตาม ชิ้นส่วนที่ต้องการ ±0.01 มม. จะให้ระยะเผื่อข้อผิดพลาดน้อยกว่ามาก การเบี่ยงเบนเล็กน้อยอาจส่งผลให้เกิด:  การทำงานซ้ำ  การตัดเฉือนเพิ่มเติม  การปฏิเสธชิ้นส่วนโดยสมบูรณ์ ความเสี่ยงนี้จะต้องรวมอยู่ในใบเสนอราคาด้วย

ข้อผิดพลาดในการออกแบบที่พบบ่อยที่สุดประการหนึ่งคือการใช้พิกัดความเผื่อที่แคบกับทุกมิติ ในความเป็นจริง คุณลักษณะบางอย่างเท่านั้นที่ส่งผลต่อ:  ความพอดีของการประกอบ  ตำแหน่งตลับลูกปืน  การวางตำแหน่ง  ประสิทธิภาพการทำงาน ขนาดที่ไม่สำคัญจำนวนมากสามารถใช้ค่าความคลาดเคลื่อนของเครื่องจักรมาตรฐานได้ โดยไม่ส่งผลกระทบต่อประสิทธิภาพ ข้อแนะนำ ใช้เกณฑ์ความคลาดเคลื่อนที่เข้มงวดเฉพาะในกรณีที่จำเป็นต้องใช้ฟังก์ชันเท่านั้น สิ่งนี้สามารถลดต้นทุนการตัดเฉือนได้อย่างมากโดยไม่ทำให้คุณภาพลดลง

ค่าพิกัดความเผื่อที่รัดกุมมักมีเหตุผลสำหรับ:  ที่นั่งแบริ่ง  เพลาที่มีความแม่นยำ  ส่วนประกอบทางการแพทย์  ชิ้นส่วนการบินและอวกาศ  ชิ้นส่วนที่หมุนด้วยความเร็วสูง  กลไกหุ่นยนต์ที่มีความแม่นยำ สำหรับคุณสมบัติด้านความสวยงามหรือที่ไม่สามารถใช้งานได้ ค่าความคลาดเคลื่อนมาตรฐานมักจะเพียงพอ

ความแตกต่างระหว่าง ±0.05 มม. และ ±0.01 มม. อาจดูเล็กน้อยบนแบบร่าง แต่อาจส่งผลกระทบอย่างมากต่อต้นทุนการผลิต เกณฑ์ความคลาดเคลื่อนที่เข้มงวดมากขึ้นจำเป็นต้องใช้:  เวลาเครื่องจักรมากขึ้น  การตรวจสอบเพิ่มเติม  ระดับทักษะที่สูงขึ้น  ความเสี่ยงต่อเศษเหล็กที่เพิ่มขึ้น แนวทางที่คุ้มต้นทุนที่สุดคือการใช้ความแม่นยำเฉพาะเมื่อมีความสำคัญอย่างแท้จริงเท่านั้น ที่ GZ Prototype เราตรวจสอบแบบร่างของลูกค้าเป็นประจำและให้ข้อเสนอแนะ DFM เพื่อช่วยรักษาสมดุลระหว่างต้นทุน ความสามารถในการผลิต และข้อกำหนดด้านประสิทธิภาพ
