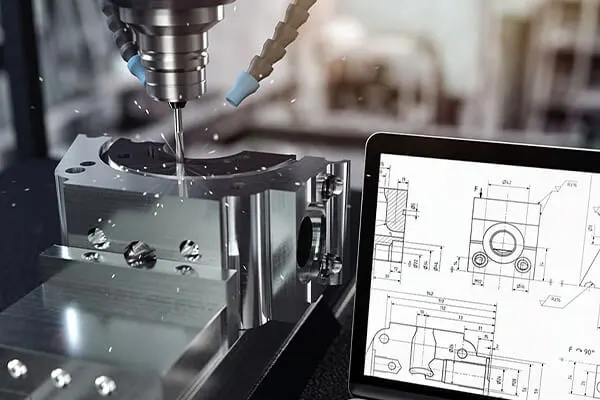

เราประเมินการเขียนแบบ CNC ก่อนเสนอราคาอย่างไร — สิ่งที่วิศวกรมองหาเป็นอันดับแรก

ขั้นตอนแรกไม่ใช่การวัดขนาด แต่เป็นการระบุเจตนา วิศวกรมองหา: * คุณลักษณะใดที่ส่งผลต่อฟังก์ชันหรือการประกอบ * ขนาดใดที่ควบคุมการเคลื่อนไหว การปิดผนึก หรือการถ่ายโอนโหลด * คุณลักษณะใดที่ดูสวยงามหรือเป็นรอง ภาพวาดที่ทุกอย่างดูมีความสำคัญพอๆ กัน มักเป็นสัญญาณเตือน ภาพวาดที่ดีสะท้อนถึงลำดับชั้นการทำงาน ไม่ใช่การควบคุมที่สม่ำเสมอ

ค่าความคลาดเคลื่อนจะได้รับการตรวจสอบตามบริบท ไม่ใช่การแยกส่วน วิศวกรประเมิน: * มีการใช้เกณฑ์ความคลาดเคลื่อนที่เข้มงวดเฉพาะในกรณีที่จำเป็นต้องใช้ฟังก์ชันหรือไม่ * มีฟีเจอร์ที่แน่นหนาหลายอย่างโต้ตอบและซ้อนกันหรือไม่ * ค่าเผื่อที่ระบุเป็นจริงสำหรับวัสดุและรูปทรงหรือไม่? ความคลาดเคลื่อนที่ยอมรับได้สูงเกินไปเพิ่มขึ้น: * ความเค้นในการตัดเฉือน * ความซับซ้อนในการตรวจสอบ * ความเสี่ยงของเศษซากและการทำงานซ้ำ การตรวจสอบนี้มักจะกำหนดว่าจำเป็นต้องมีข้อมูลป้อนกลับของ DFM หรือไม่ก่อนเสนอราคา

การเลือกวัสดุได้รับการประเมินตามความคาดหวังของภาพวาด วิศวกรพิจารณา: * ความแข็งของวัสดุเทียบกับความหนาของผนัง * พฤติกรรมทางความร้อนระหว่างการตัดเฉือน * ความคาดหวังในการตกแต่งพื้นผิวเทียบกับความเป็นจริงของวัสดุ วัสดุที่ “ถูกต้อง” ในทางเทคนิคอาจยังเป็นตัวเลือกที่ไม่ดีสำหรับ: * ปริมาณต้นแบบ * รูปทรงผนังบาง * ความเรียบที่แคบหรือข้อกำหนดด้านตำแหน่ง การตัดสินใจเลือกวัสดุมีอิทธิพลโดยตรงต่อความเป็นไปได้และความมั่นคงของใบเสนอราคา

ความซับซ้อนไม่ค่อยมีในคุณสมบัติที่ชัดเจน วิศวกรมุ่งเน้นไปที่: * ช่องลึกและผนังบาง * ลักษณะยาวที่ไม่ได้รับการสนับสนุน * มุมภายในที่คมชัด * รอยตัดที่ซ่อนอยู่หรือคุณลักษณะที่ตัดกัน รูปทรงเหล่านี้มักกำหนด: * การเข้าถึงเครื่องมือ * ความซับซ้อนในการยึดติด * ความเสี่ยงในลำดับการตัดเฉือน ภาพวาดที่ดูเรียบง่ายเมื่อมองแวบแรกอาจมีความเสี่ยงในการผลิตสูงเมื่อวิเคราะห์รูปทรงแล้ว

ก่อนกำหนดราคา วิศวกรจะวางแผนในใจ: * ว่าชิ้นส่วนจะถูกเก็บไว้อย่างไร * ต้องมีการตั้งค่าจำนวนเท่าใด * ไม่ว่าคุณสมบัติที่สำคัญจะสามารถเข้าถึงได้ในทิศทางเดียวหรือไม่ หากการยึดจับไม่เสถียรหรือซับซ้อนเกินไป จะส่งผลต่อ: * รอบเวลา * ความสามารถในการทำซ้ำของมิติ * ต้นทุนที่เสนอมา ภาพวาดที่ดีคาดว่าจะมีการยึดจับที่สมจริง—ไม่ใช่การตั้งค่าในอุดมคติ

จุดประสงค์ในการตรวจสอบเป็นส่วนสำคัญของการประเมินใบเสนอราคา การตรวจสอบโดยวิศวกร: * ขนาดใดที่ต้องมีการตรวจสอบ * ไม่ว่า GD&T จะวัดได้ด้วยวิธีการที่มีอยู่หรือไม่ * หากความพยายามในการตรวจสอบสอดคล้องกับวัตถุประสงค์ของชิ้นส่วน ภาพวาดที่ต้องใช้ความพยายามอย่างมากในการตรวจสอบสำหรับคุณสมบัติที่ไม่สำคัญ จะทำให้เกิดสัญญาณอันตรายตั้งแต่เนิ่นๆ

ภาพวาดเดียวกันอาจมีการอ้างอิงที่แตกต่างกันมากขึ้นอยู่กับเวที วิศวกรชี้แจง: * นี่เป็นต้นแบบที่ทำเพียงครั้งเดียวหรือไม่ * ชุดการตรวจสอบการทำงาน? * ทำซ้ำการผลิตขนาดเล็ก? บริบทนี้มีอิทธิพลต่อ: * การตัดสินใจเกี่ยวกับเครื่องมือ * กลยุทธ์การตัดเฉือน * ความลึกในการตรวจสอบ หากไม่มีความชัดเจนนี้ ราคามักจะระมัดระวัง—และมีราคาแพง

รูปแบบบางรูปแบบกระตุ้นให้มีการตรวจสอบในเชิงลึกมากขึ้นในทันที: * ใช้เกณฑ์ความคลาดเคลื่อนที่เข้มงวดในทุกที่ * ไม่มีการบ่งชี้ลำดับความสำคัญในการใช้งาน * วัสดุที่เลือกโดยไม่พิจารณาการตัดเฉือน * แบบร่างที่ปรับให้เหมาะสมสำหรับการออกแบบ ไม่ใช่การผลิต สิ่งเหล่านี้ไม่ได้หมายความว่าโครงการไม่สามารถทำได้ แต่หมายความว่าจำเป็นต้องมีคำติชมทางวิศวกรรมก่อนกำหนดราคา

เมื่อมีการตรวจสอบแบบร่างอย่างละเอียดก่อนที่จะเสนอราคา: * มีการระบุความเสี่ยงตั้งแต่เนิ่นๆ * ความคาดหวังได้รับการสอดคล้อง * มีการแก้ไขน้อยลงหลังจากการเริ่มการตัดเฉือน ซึ่งนำไปสู่: * การเสนอราคาที่แม่นยำยิ่งขึ้น * ระยะเวลารอคอยสินค้าสั้นลง * อัตราความสำเร็จในการผ่านครั้งแรกที่สูงขึ้น การตรวจสอบทางวิศวกรรมไม่ใช่ความล่าช้า แต่เป็นขั้นตอนการลดความเสี่ยง

การเขียนแบบ CNC เป็นมากกว่าข้อกำหนด แต่เป็นการคาดการณ์พฤติกรรมการผลิต ด้วยการประเมินฟังก์ชัน ความคลาดเคลื่อน วัสดุ เรขาคณิต อุปกรณ์จับยึด และจุดประสงค์ในการตรวจสอบก่อนเสนอราคา ทีมวิศวกรสามารถระบุความเสี่ยงที่ซ่อนอยู่และเสนอวิธีแก้ปัญหาได้ตั้งแต่เนิ่นๆ แนวทางนี้นำไปสู่ชิ้นส่วนที่ดีขึ้น โครงการที่ราบรื่นขึ้น และผลลัพธ์ที่เชื่อถือได้มากขึ้น สำหรับการสนับสนุนใบเสนอราคา CNC ที่ขับเคลื่อนด้วยวิศวกรรมและข้อเสนอแนะ DFM โปรดติดต่อทีมงานของเรา: info@gz-proto.com
