เมื่อค่าความคลาดเคลื่อนที่จำกัดทำให้ชิ้นส่วนแย่ลงจริงๆ — บทเรียนจากการใช้เครื่องจักร CNC ที่มีความแม่นยำ

ในด้านการออกแบบ เกณฑ์ความคลาดเคลื่อนที่เข้มงวดมักถูกมองว่าเป็นวิธีการรับประกันคุณภาพ ในด้านการผลิต สิ่งเหล่านี้เป็นเพียงเครื่องมือ ไม่ใช่โซลูชันเริ่มต้น ในทางปฏิบัติ ค่าเผื่อที่จำกัดมากเกินไปสามารถ: * เพิ่มความเครียดในการตัดเฉือนและการเสียรูป * ลดความเสถียรของกระบวนการ * ขยายความแปรผันเล็กน้อยให้เป็นปัญหาในการประกอบขนาดใหญ่ * เพิ่มต้นทุนโดยไม่ปรับปรุงฟังก์ชัน ความแม่นยำควรให้บริการฟังก์ชัน ไม่ใช่ความสวยงามบนแบบร่าง

2.1 การเสียรูปที่เกิดจากการตัดเฉือน เมื่อความคลาดเคลื่อนถูกกดให้แน่นกว่าวัสดุและรูปทรงตามธรรมชาติ ทำให้เกิด: * ผนังบางเบนออกในระหว่างการตัด * ความเค้นตกค้างสะสม * ชิ้นส่วนเคลื่อนที่หลังจากการคลายแคลมป์ ผลลัพธ์มักจะมีความสม่ำเสมอของมิติที่แย่ลง ไม่ใช่ดีขึ้น 2.2 การรบกวนของการประกอบ แทนที่จะปรับปรุงให้พอดี ข้อสันนิษฐานทั่วไปคือ ความคลาดเคลื่อนที่มากขึ้นรับประกันว่าการประกอบจะง่ายขึ้น ในความเป็นจริงสิ่งที่ตรงกันข้ามมักเกิดขึ้น * ชิ้นส่วนที่มีความคลาดเคลื่อนในการจับคู่แน่นเกินไปจะสูญเสียระยะขอบของการประกอบ * การเบี่ยงเบนตำแหน่งเล็กน้อยจะซ้อนกัน * การประกอบต้องใช้แรง การขยับ หรือการทำงานใหม่ การประกอบที่ดีจำเป็นต้องมีระยะห่างที่ได้รับการควบคุม ไม่ใช่ระยะห่างเป็นศูนย์ 2.3 ระยะเวลาดำเนินการและการเพิ่มต้นทุน * การลดเกณฑ์ความคลาดเคลื่อนที่ยอมรับได้ทุกครั้ง: * เพิ่มเวลาการตัดเฉือน * ต้องมีขั้นตอนการตรวจสอบเพิ่มเติม เพิ่มความเสี่ยงต่อเศษเหล็ก สำหรับโครงการต้นแบบและโครงการชุดเล็ก การดำเนินการนี้อาจทำให้การตรวจสอบความถูกต้องล่าช้าออกไปโดยไม่ปรับปรุงผลลัพธ์

วิศวกรการผลิตที่มีประสบการณ์จัดประเภทคุณลักษณะต่างๆ ไว้: คุณลักษณะที่สำคัญ： * ตลับลูกปืนพอดี * ส่วนต่อประสานการใช้งาน * พื้นผิวซีล สิ่งเหล่านี้สมควรได้รับความคลาดเคลื่อนที่เข้มงวด คุณสมบัติที่ไม่สำคัญ： * พื้นผิวสวยงาม * รูปทรงเชิงโครงสร้างจำนวนมาก * รูยึดรอง การควบคุมคุณสมบัติเหล่านี้มากเกินไปมักไม่ค่อยเพิ่มมูลค่า ภาพวาดที่มีประสิทธิภาพสะท้อนถึงลำดับความสำคัญในการใช้งาน ไม่ใช่ความรัดกุมที่สม่ำเสมอ

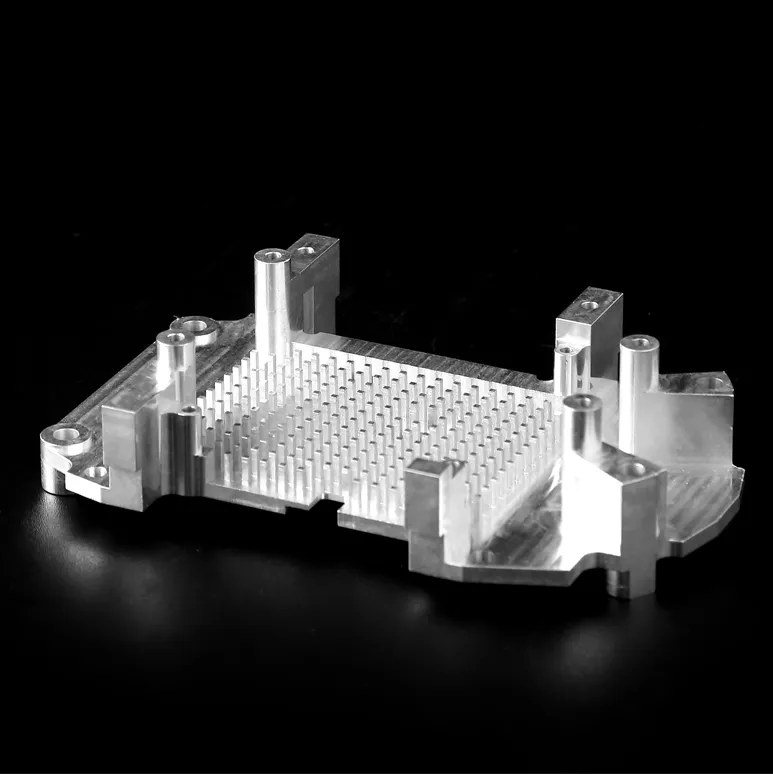

ความเป็นมาของโครงการ ลูกค้าส่งตัวเรือนอะลูมิเนียมสำหรับการประกอบระบบอัตโนมัติ: * รูจับคู่หลายรูระบุที่ ±0.01 มม. * โครงสร้างผนังบาง * ปริมาณต้นแบบ: 10 ชิ้น เกิดอะไรขึ้น * ชิ้นส่วนผ่านเกณฑ์ความคลาดเคลื่อนในการวาดแยกกัน * ในระหว่างการประกอบ เพลาต้องใช้แรงในการแทรก * ตัวเรือนหลายตัวแสดงความผิดเพี้ยนหลังการตัดเฉือน ผลการตรวจสอบทางวิศวกรรม วิศวกรของเราระบุ: * รูหลายรูไม่ต้องการความแม่นยำในการสวมอัด * การขยายตัวเนื่องจากความร้อนและความเค้นในการตัดเฉือนลดระยะขอบของการประกอบ * การผ่อนคลายความคลาดเคลื่อนแบบเลือกใน คุณสมบัติที่ไม่สำคัญ * รักษาพิกัดความเผื่อไว้แน่นเฉพาะกับการใช้งานเท่านั้น * ลำดับการตัดเฉือนที่ได้รับการปรับปรุงเพื่อลดความเครียด ผลลัพธ์ * ปัญหาการประกอบหมดไป * ความเสถียรของการตัดเฉือนดีขึ้น * เวลานำลดลง * ไม่มีการลดทอนการทำงาน

พิกัดความเผื่อที่แคบถือเป็นสิ่งสำคัญเมื่อส่งผลกระทบโดยตรง: * ความแม่นยำในการเคลื่อนที่ * ประสิทธิภาพการซีล * การถ่ายเทน้ำหนัก * การสึกหรอในระยะยาว สิ่งสำคัญอยู่ที่การใช้งานโดยตั้งใจ ไม่ใช่ข้อกำหนดเฉพาะแบบครอบคลุม

ก่อนที่การตัดเฉือนจะเริ่มต้น วิศวกรมักจะประเมิน: * ความแข็งของวัสดุเทียบกับรูปทรง * ความเค้นที่เกิดจากการตัดเฉือน * ความคลาดเคลื่อนของการประกอบ * ความเป็นไปได้ในการตรวจสอบ การประเมินเหล่านี้มักจะนำไปสู่คำแนะนำก่อนการตัด ไม่ใช่หลังจากเกิดปัญหา

DFM ที่ดีไม่ได้หมายความว่า หมายถึง: * แน่นหนาในกรณีที่ฟังก์ชันต้องการ * ยืดหยุ่นในกรณีที่ฟังก์ชันอนุญาต * มีความเสถียรในกรณีที่ต้องใช้การผลิต เครื่องชั่งนี้จะสร้างชิ้นส่วนที่เครื่องจักรอย่างดี ประกอบได้ง่าย และทำงานได้อย่างน่าเชื่อถือ

การยอมรับอย่างเข้มงวดไม่ได้บ่งบอกถึงคุณภาพด้วยตัวมันเอง ในการตัดเฉือน CNC ค่าพิกัดความเผื่อที่เหมาะสมคือค่าที่รองรับฟังก์ชัน การประกอบ และความเสถียรของกระบวนการ ไม่ใช่ตัวเลขที่น้อยที่สุดบนแบบร่าง ด้วยการปรับการตัดสินใจด้านความคลาดเคลื่อนให้สอดคล้องกับพฤติกรรมการผลิตจริง ทีมวิศวกรสามารถหลีกเลี่ยงความเสี่ยงที่ซ่อนอยู่และให้ผลลัพธ์ที่ดีกว่าได้เร็วขึ้น สำหรับการสนับสนุนการตัดเฉือน CNC ที่ขับเคลื่อนด้วยวิศวกรรมและข้อเสนอแนะ DFM โปรดติดต่อทีมงานของเรา: info@gz-proto.com
