การควบคุมคุณภาพเครื่องจักรกลซีเอ็นซี — ความโปร่งใสในการตรวจสอบอาคารตั้งแต่การวาดแบบไปจนถึงการส่งมอบ

ซัพพลายเออร์ไม่สามารถสร้างแผนการตรวจสอบที่เชื่อถือได้จากเรขาคณิต 3 มิติที่ระบุเพียงอย่างเดียวได้ ภาพวาดที่ได้รับการควบคุม การแก้ไข ใบสั่งซื้อ การชี้แจงที่ได้รับอนุมัติ และข้อกำหนดด้านคุณภาพเฉพาะของลูกค้าเป็นเกณฑ์การยอมรับ เมื่อแหล่งที่มาเหล่านั้นขัดแย้งกัน ควรแก้ไขข้อขัดแย้งก่อนที่จะตัดสินผลลัพธ์ ข้อกำหนดในการชี้แจง  ขนาดที่สำคัญ, GD&T, ความพอดี, การอ้างอิง Datum และความหยาบของพื้นผิว  เกรดวัสดุและสภาพ ข้อกำหนดการตกแต่ง การมาสก์ ลักษณะและขอบ  ขั้นตอนการตรวจสอบ ระดับการสุ่มตัวอย่าง รูปแบบรายงาน และใบรับรองที่จำเป็น  ไม่ว่าจะใช้มิติก่อนหรือหลังการเคลือบ การอบชุบ หรือการประกอบ  อุณหภูมิการวัด สภาวะการควบคุม หรือวิธีทดสอบการทำงานที่กำหนดไว้

คุณลักษณะบางอย่างไม่สมควรได้รับการควบคุมเหมือนกัน รูแบริ่ง พื้นที่ซีล รูปแบบหมุดกำหนดตำแหน่ง หรือหน้ายึดแบบออปติคอลสามารถให้ผลการทำงานที่ดีกว่ามิติระยะห่างที่ไม่เข้าคู่กันมาก แผนการตรวจสอบควรระบุคุณลักษณะที่สำคัญต่อฟังก์ชัน คุณลักษณะที่ไวต่อกระบวนการ และข้อกำหนดที่มีราคาแพงในการกู้คืนในภายหลัง การวางแผนตามความเสี่ยงมีประโยชน์อย่างยิ่งสำหรับการสร้างต้นแบบและชุดงานขนาดเล็ก โดยจะกำหนดเวลาในการตรวจสอบโดยผู้เชี่ยวชาญไปยังคุณสมบัติที่ปกป้องการประกอบและประสิทธิภาพ ในขณะที่ยังคงใช้การตรวจสอบทั่วไปที่เหมาะสมกับข้อกำหนดการวาดที่เหลืออยู่

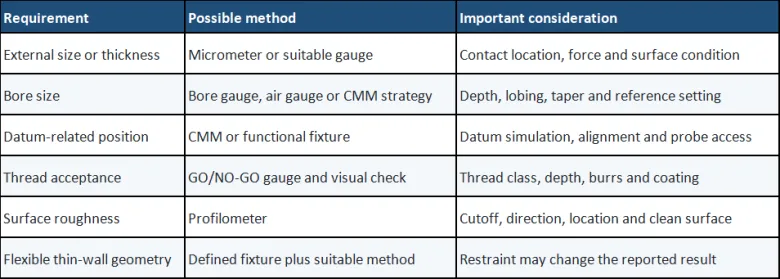

CMM มีประสิทธิภาพ แต่ไม่ใช่วิธีที่ดีที่สุดสำหรับทุกความต้องการโดยอัตโนมัติ การเลือกวิธีการขึ้นอยู่กับ:  รูปทรงของคุณลักษณะ  ความคลาดเคลื่อน  ความสามารถในการเข้าถึง  สภาพพื้นผิว  ความยืดหยุ่นของชิ้นส่วน  โครงสร้าง Datum  ปริมาณ  หลักฐานที่ลูกค้าต้องการ เกจเกลียว เกจวัดรู ไมโครมิเตอร์ เกจวัดความสูง เครื่องมือเกี่ยวกับสายตา เครื่องมือวัดความหยาบ อุปกรณ์จับยึดเฉพาะ การตรวจสอบ CMM และบริการตรวจสอบภายนอกเฉพาะทาง ล้วนมีบทบาทที่แตกต่างกัน

ที่ GZ Prototype การตรวจสอบ CMM มีให้บริการภายในองค์กร และมีประโยชน์อย่างยิ่งเมื่อแบบร่างประกอบด้วยข้อมูลที่กำหนด ข้อกำหนดของ GD&T และความสัมพันธ์ทางเรขาคณิตที่สำคัญ ขึ้นอยู่กับรูปทรงของชิ้นส่วนและความสามารถในการเข้าถึง CMM สามารถใช้เพื่อประเมินคุณลักษณะ เช่น:  ตำแหน่งที่แท้จริงของรู  ความเรียบ  ความขนาน  เส้นตั้งฉาก  โปรไฟล์  ระยะห่างของรู  ตำแหน่งของคุณลักษณะ  มิติที่เกี่ยวข้องกับข้อมูล ตัวอย่างเช่น เมื่อรูยึดหลายรูมีความทนทานต่อตำแหน่งที่สัมพันธ์กับ Datum A CMM สามารถสร้างการจัดตำแหน่งที่ต้องการและประเมินคุณสมบัติตามคำจำกัดความของการวาด สิ่งนี้แตกต่างอย่างมากจากการตรวจสอบพิกัด X และ Y ของแต่ละหลุมอย่างอิสระ โครงสร้าง Datum คำจำกัดความคุณลักษณะ กลยุทธ์การจัดตำแหน่ง และโซนพิกัดความเผื่อ ล้วนมีอิทธิพลต่อวิธีการประเมินผลลัพธ์

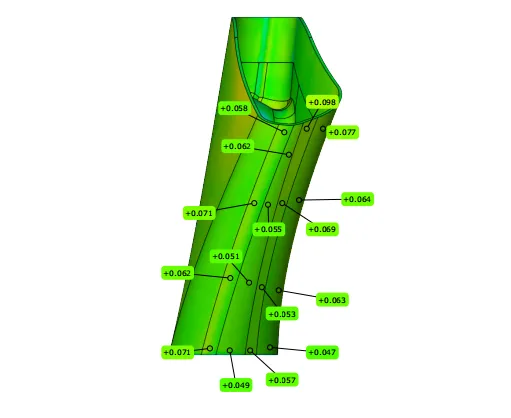

สำหรับโครงการที่เกี่ยวข้องกับเรขาคณิตรูปแบบอิสระที่ซับซ้อน หรือในกรณีที่การเปรียบเทียบโดยรวมกับโมเดล CAD ที่กำหนดเป็นประโยชน์ การสแกน 3 มิติสามารถจัดเตรียมผ่านบริการตรวจสอบภายนอกได้ การสแกน 3 มิติจะเก็บข้อมูลพื้นผิวจำนวนมาก และช่วยให้สามารถเปรียบเทียบเรขาคณิตที่วัดได้กับโมเดล CAD ดั้งเดิม ซอฟต์แวร์ตรวจสอบสามารถสร้างแผนผังการเบี่ยงเบนสีได้ ทำให้มองเห็นได้ง่ายขึ้นว่าพื้นผิวที่ผลิตจริงอยู่ที่ด้านบนหรือด้านล่างของรูปทรงที่ระบุ สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับ:  พื้นผิวรูปแบบอิสระ  ชิ้นส่วนที่มีรูปทรงขนาดใหญ่  เรขาคณิตของเครื่องจักรที่ซับซ้อน  การวิเคราะห์การเสียรูปโดยรวม  การเปรียบเทียบระหว่างการสแกนกับ CAD  การระบุพื้นที่ในพื้นที่ที่อาจต้องมีการตรวจสอบเพิ่มเติม แทนที่จะดูเฉพาะจุดการวัดที่เลือกแต่ละรายการ วิศวกรสามารถมองเห็นสภาพทางเรขาคณิตโดยรวมของพื้นผิวได้ การสแกน CMM และ 3D ไม่สามารถใช้แทนกันได้ แผนที่สี 3D ที่มีรายละเอียดสูงอาจดูซับซ้อนกว่ารายงานมิติทั่วไป แต่นั่นไม่ได้ทำให้เป็นวิธีการยอมรับที่ถูกต้องโดยอัตโนมัติ ทั้งสองวิธีตอบคำถามที่แตกต่างกัน การตรวจสอบ CMM ช่วยตอบคำถาม: คุณลักษณะที่กำหนดไว้นี้ตรงตามข้อกำหนดการวาดที่สัมพันธ์กับระบบ Datum ที่ระบุหรือไม่ การสแกน 3 มิติช่วยตอบ: พื้นผิวที่ผลิตโดยรวมเปรียบเทียบกับเรขาคณิต 3 มิติที่ระบุเป็นอย่างไร สำหรับส่วนประกอบที่ซับซ้อนบางอย่าง ทั้งสองวิธีอาจมีประโยชน์ ตัวอย่างเช่น: การสแกน 3 มิติ → การวิเคราะห์รูปทรงโดยรวมและการเสียรูป CMM → ขนาดที่สำคัญและการตรวจสอบ GD&T ดังนั้น จึงควรเลือกกลยุทธ์การตรวจสอบที่เหมาะสมตามข้อกำหนดการวาดและความเสี่ยงในการใช้งาน แทนที่จะเลือกตามอุปกรณ์ที่ปรากฏขั้นสูงกว่า

ชิ้นส่วน อุปกรณ์ติดตั้ง และอุปกรณ์ตอบสนองต่ออุณหภูมิ ส่วนที่บางอาจเบี่ยงเบนไปภายใต้แรงจับยึดหรือแรงของโพรบ พลาสติกสามารถดูดซับความชื้นหรือเปลี่ยนมิติตามสภาพแวดล้อม ความเค้นตกค้างสามารถซ่อนไว้ได้ในขณะที่ชิ้นส่วนถูกควบคุมและปรากฏขึ้นหลังจากการคลายตัวจับยึด รายงานที่โปร่งใสจึงต้องมีบริบทเพียงพอที่จะอธิบายเงื่อนไขการตรวจสอบเมื่อส่งผลกระทบอย่างมีนัยสำคัญต่อการยอมรับ ข้อควรพิจารณาในการตรวจสอบ  ปล่อยให้ชิ้นส่วนและอุปกรณ์การวัดมีความเสถียรเมื่อต้องใช้พิกัดความเผื่อ  ใช้โครงร่าง Datum การวาดหรือจัดทำเอกสารการจัดตำแหน่งทางเลือกที่ตกลงกันไว้  กำหนดว่าชิ้นส่วนที่ยืดหยุ่นจะถูกวัดในสถานะอิสระหรือในฟิกซ์เจอร์ที่ระบุ  ทำความสะอาดพื้นผิวสัมผัส และขจัดเศษ น้ำมัน หรือครีบที่อาจอ่านค่าได้  พิจารณาความหนาของชั้นเคลือบและการบิดเบี้ยวหลังกระบวนการ ก่อนที่จะเลือกเวลาในการตรวจสอบ

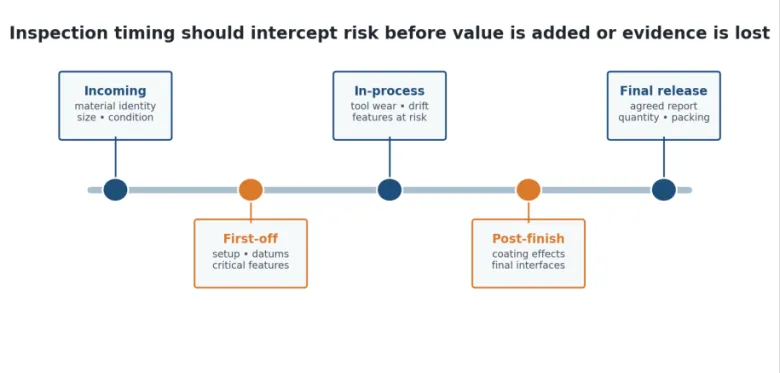

การตรวจสอบขั้นสุดท้ายเพียงอย่างเดียวอาจตรวจพบปัญหาได้ช้าเกินไป การตรวจสอบวัสดุที่เข้ามา การตรวจสอบครั้งแรก และการวัดในกระบวนการสามารถหยุดการตั้งค่าที่ไม่ถูกต้อง การแก้ไขแบบร่าง ออฟเซ็ตเครื่องมือ หรือการเคลื่อนตัวของกระบวนการก่อนที่ชุดงานทั้งหมดจะได้รับผลกระทบ การตรวจสอบหลังเสร็จสิ้นเป็นสิ่งสำคัญเมื่อการเคลือบ การอบชุบ การเจียร หรือการจัดการสามารถเปลี่ยนแปลงสภาพที่ยอมรับได้

การตรวจสอบครั้งแรกเป็นการยืนยันว่าโปรแกรม สถานที่ปฏิบัติงาน เครื่องมือ ออฟเซ็ต และการถ่ายโอนข้อมูลที่ได้รับอนุมัติสามารถให้ผลลัพธ์ที่ยอมรับได้ การตรวจสอบระหว่างกระบวนการจะตรวจสอบคุณลักษณะที่อาจเปลี่ยนแปลงตามการสึกหรอของเครื่องมือ การเปลี่ยนแปลงอุณหภูมิ วัสดุถูกถอดออก หรือโหลดอุปกรณ์จับยึดใหม่ ความถี่ควรขึ้นอยู่กับปริมาณ ความเสถียรของกระบวนการ ความเสี่ยงด้านคุณลักษณะ และแผนคุณภาพที่ตกลงกันไว้ สำหรับต้นแบบชิ้นเดียว การตรวจสอบครั้งแรกและขั้นสุดท้ายอาจเกิดขึ้นกับส่วนประกอบเดียวกัน สำหรับการผลิตซ้ำ คุณลักษณะที่เลือกอาจต้องมีการตรวจสอบเป็นระยะหรือการสุ่มตัวอย่างที่กำหนดไว้ ไม่ควรนำเสนอแนวทางใดแนวทางหนึ่งที่เป็นสากล แผนที่ถูกต้องขึ้นอยู่กับคำสั่งซื้อ

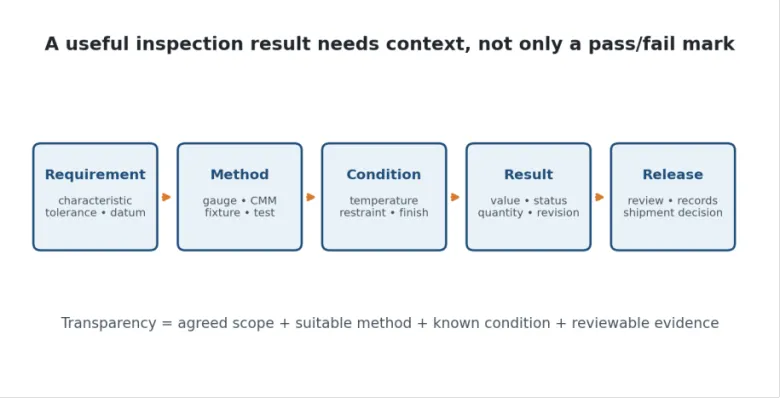

รายงานเชิงมิติควรระบุชิ้นส่วนและการแก้ไข คุณลักษณะหรือการอ้างอิงแบบร่าง ความต้องการ ผลการวัดหรือสถานะการยอมรับ หน่วย และสถานะการตรวจสอบตามที่ตกลงกัน บางโครงการยังต้องการใบรับรองวัสดุ ใบรับรองกระบวนการพิเศษ ใบรับรองความสอดคล้อง เอกสารบทความแรก บันทึกลักษณะที่ปรากฏ หรือผลการทดสอบการทำงาน เอกสารจำนวนมากไม่ได้สร้างคุณภาพที่ดีขึ้นโดยอัตโนมัติ หลักฐานจะมีประโยชน์เมื่อเชื่อมโยงกับข้อกำหนดที่กำหนดไว้ ซึ่งสร้างขึ้นโดยวิธีการที่เหมาะสม และได้รับการตรวจสอบก่อนเผยแพร่ ควรอ้างอิงขอบเขตเอกสารตั้งแต่เนิ่นๆ เนื่องจากรายงานอย่างเป็นทางการและการตรวจสอบโดยบุคคลที่สามอาจส่งผลต่อต้นทุนและระยะเวลารอคอยสินค้า

สถานะการสอบเทียบมีความสำคัญ แต่ฉลากการสอบเทียบเพียงอย่างเดียวไม่ได้พิสูจน์ว่าการวัดค่าใดค่าหนึ่งมีความเหมาะสม กระบวนการวัดยังรวมถึงช่วงเครื่องมือและความละเอียด มาตรฐานอ้างอิง วิธีการ ผู้ปฏิบัติงาน สภาพแวดล้อม อุปกรณ์จับยึด และความไม่แน่นอนที่เกี่ยวข้องกับพิกัดความเผื่อ สำหรับคุณลักษณะที่ต้องการ ควรพิจารณาปัจจัยเหล่านี้เมื่อเลือกวิธีการ การตรวจสอบย้อนกลับทางมาตรวิทยาถูกสร้างขึ้นผ่านสายโซ่การสอบเทียบที่จัดทำเป็นเอกสารไปยังการอ้างอิงที่ระบุไว้ โดยพิจารณาความไม่แน่นอนของการวัดที่แต่ละจุดเชื่อมต่อ ผู้ซื้อควรหลีกเลี่ยงการกล่าวอ้างที่คลุมเครือ เช่น “NIST ติดตามได้” เว้นแต่ซัพพลายเออร์จะสามารถอธิบายสิ่งที่ติดตามได้และบันทึกการสอบเทียบใดบ้าง

การตรวจสอบชิ้นส่วนหนึ่งชิ้น ทุกชิ้นส่วน หรือตัวอย่างที่กำหนดไว้นั้นมีขอบเขตทางการค้าและคุณภาพที่แตกต่างกัน แนวทางที่เหมาะสมขึ้นอยู่กับขนาดแบทช์ ความสามารถของกระบวนการ ความเสี่ยงด้านลักษณะเฉพาะ ความต้องการของลูกค้า และผลที่ตามมาของการหลบหนี ลูกค้าต้นแบบอาจต้องการรายงานฉบับเต็มสำหรับชิ้นเดียว ใบสั่งผลิตซ้ำอาจใช้แผนการสุ่มตัวอย่างที่เป็นเอกสารประกอบกับการควบคุมกระบวนการ คำถามสำหรับผู้ซื้อและซัพพลายเออร์  คุณลักษณะใดที่ต้องใช้ค่าที่บันทึกไว้ และคุณลักษณะใดที่ต้องมีการตรวจสอบการยอมรับเท่านั้น  เป็นรายงานที่ร้องขอสำหรับหนึ่งตัวอย่าง บทความแรก ทุกส่วน หรือตัวอย่างที่กำหนดไว้หรือไม่  รายงานแต่ละฉบับต้องเชื่อมโยงกับหมายเลขซีเรียลหรือข้อมูลระบุตัวตนของชิ้นส่วนหรือไม่  ต้องดำเนินการอย่างไรหากตัวอย่างหนึ่งล้มเหลว  บันทึกต้องถูกเก็บรักษาไว้นานเท่าใด และควรจัดทำในรูปแบบใด?

ซัพพลายเออร์ที่น่าเชื่อถือควรแยกแยะการประเมินภายในจากรายงานลูกค้าอย่างเป็นทางการ ระบุว่าเมื่อใดที่ไม่สามารถวัดคุณสมบัติได้อย่างน่าเชื่อถือภายในองค์กร และเสนอราคาการตรวจสอบภายนอกเมื่อจำเป็น ไม่ควรแปลงสมมติฐานที่ไม่ได้รับการตรวจสอบเป็นผลการผ่าน หรือซ่อนเงื่อนไขที่ไม่ยอมรับไว้เบื้องหลังใบรับรองทั่วไป เมื่อผลลัพธ์ที่น่าสงสัยหรืออยู่นอกขีดจำกัด งานทันทีคือการปกป้องผลิตภัณฑ์และตรวจสอบหลักฐาน การวัดซ้ำควรตรวจสอบวิธีการ การตั้งค่า และสภาพของชิ้นส่วน ไม่ควรทำการทดสอบซ้ำจนกว่าจะได้ค่าที่สะดวกปรากฏขึ้น

 ควบคุมโมเดล 3 มิติ การวาด 2 มิติ และการแก้ไข  ลักษณะสำคัญและเหตุผลในการทำงานเมื่อมีประโยชน์  ขั้นตอนการตรวจสอบที่จำเป็น ข้อจำกัดของวิธีการ และเงื่อนไขการวัด  ข้อกำหนดในการสุ่มตัวอย่างหรือการตรวจสอบ 100% ตามลักษณะเฉพาะ  รูปแบบรายงาน การเชื่อมโยงแต่ละส่วน ใบรับรอง และความต้องการในการเก็บรักษาบันทึก  การตรวจสอบแหล่งที่มาของลูกค้า การตรวจสอบโดยบุคคลที่สาม หรือข้อกำหนดของพยาน  การแจ้งเตือนความไม่สอดคล้องและความคาดหวังการอนุมัติการเบี่ยงเบน

การควบคุมคุณภาพการตัดเฉือน CNC จะโปร่งใสเมื่อเกณฑ์การยอมรับ แผนการตรวจสอบ วิธีการวัด เงื่อนไข เวลา การสุ่มตัวอย่าง และบันทึก ได้รับการตกลงเป็นระบบเดียว คำสั่ง "ผ่านการตรวจสอบคุณภาพ" ทั่วไปไม่สามารถแทนที่การจัดตำแหน่งนั้นได้ GZ Prototype รองรับต้นแบบที่กลึงด้วย CNC และชิ้นงานขนาดเล็กในโลหะและพลาสติกวิศวกรรมโดยใช้ความสามารถแบบ 3 แกน, 4 แกน และ 5 แกน ข้อกำหนดการตรวจสอบและการรายงานควรถูกกำหนดด้วย RFQ เพื่อให้สามารถทบทวนวิธีการ ขอบเขต ต้นทุน และกำหนดเวลาที่เหมาะสมก่อนการผลิตได้ สำหรับโครงการที่มีความอ่อนไหวต่อความคลาดเคลื่อน ให้แบ่งปันภาพวาดที่ได้รับการควบคุม และระบุอินเทอร์เฟซที่สำคัญและหลักฐานที่จำเป็น การอภิปรายเกี่ยวกับการตรวจสอบแบบมุ่งเน้นมักจะมีคุณค่ามากกว่าการขอรายงานระดับเดียวกันสำหรับทุกคุณสมบัติ หากมีข้อสงสัยเกี่ยวกับเนื้อหาของบทความนี้ โปรดติดต่อ 彭小姐: info@gz-proto.com/WhatsApp +8613215160679
