วิธีที่ GZ Prototype จัดการกับโปรเจ็กต์ CNC ตั้งแต่ RFQ ไปจนถึงการจัดส่ง — กระบวนการทำงานที่โปร่งใส

วัตถุประสงค์แรกคือการสร้างคำจำกัดความที่มีการควบคุมของงาน โมเดล 3 มิติอาจอธิบายเรขาคณิตที่กำหนด ในขณะที่การวาดภาพ 2 มิติจะกำหนดพิกัดความเผื่อ, GD&T, เกลียว, ผิวสำเร็จ, หมายเหตุ และเกณฑ์การยอมรับ นอกจากนี้ RFQ ยังต้องการปริมาณ สภาพวัสดุ วันที่ที่ต้องการ การตรวจสอบการส่งมอบ บรรจุภัณฑ์ และทางเลือกอื่นๆ ที่ได้รับอนุมัติ แพ็คเกจ RFQ ที่มีประโยชน์  โมเดล 3 มิติดั้งเดิมหรือเป็นกลางพร้อมการแก้ไขการวาด 2 มิติแบบควบคุม  เกรดวัสดุ อุณหภูมิหรือสภาพ และกฎการเปลี่ยนทดแทน  ปริมาณต้นแบบ ปริมาณซ้ำ และปริมาณลดราคาใดๆ  ขนาดที่สำคัญ, GD&T, ความพอดี, ความหยาบของพื้นผิว, คมตัด และข้อกำหนดด้านความสวยงาม  การตกแต่งขั้นสุดท้าย การมาสก์ การทำเครื่องหมาย การประกอบ รายงานการตรวจสอบ และข้อกำหนดใบรับรอง  วันที่จัดส่ง ปลายทาง ความต้องการบรรจุภัณฑ์ และความรับผิดชอบในการจัดส่งที่ร้องขอ

ใบเสนอราคาที่มีความรับผิดชอบเริ่มต้นด้วยการตรวจสอบความสามารถในการผลิต จุดประสงค์ไม่ใช่เพื่อออกแบบผลิตภัณฑ์ของลูกค้าใหม่โดยไม่ได้รับอนุญาต เป็นการระบุรูปทรง ความคลาดเคลื่อน วัสดุ ผิวสำเร็จ เงื่อนไขการตรวจสอบ และข้อกำหนดกำหนดเวลาที่ส่งผลต่อความเสี่ยงของกระบวนการหรือต้องมีการชี้แจง คำถามทบทวนทั่วไป  โมเดล 3 มิติและภาพวาด 2 มิติ อธิบายการแก้ไขเดียวกันหรือไม่  คุณลักษณะใดที่มีความสำคัญต่อการประกอบ การปิดผนึก การเคลื่อนไหว รูปลักษณ์ หรือความปลอดภัย  ข้อมูลที่ระบุสามารถทำซ้ำระหว่างการตัดเฉือนและการตรวจสอบได้หรือไม่  มุมภายใน ช่องลึก ผนังบาง รูยาว หรือข้อจำกัดในการเข้าถึงเครื่องมือสามารถทำได้หรือไม่  ความหนาของชั้นเคลือบ การมาสก์ การอบชุบ หรือการทำงานรองมีผลกระทบต่อขนาดขั้นสุดท้ายหรือไม่  เอกสารที่ร้องขอมีการกำหนดไว้ชัดเจนเพียงพอที่จะรวมไว้ในใบเสนอราคาหรือไม่

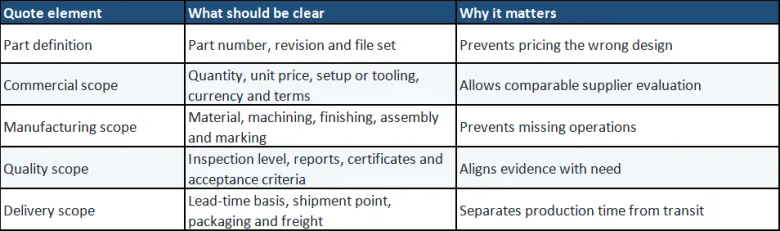

ใบเสนอราคาจะมีประโยชน์ก็ต่อเมื่อผู้ซื้อสามารถดูราคาและระยะเวลารอคอยสินค้าได้ ควรระบุวัสดุ ปริมาณ การตกแต่ง ขอบเขตการตรวจสอบ ใบรับรอง บรรจุภัณฑ์ ค่าขนส่ง ค่าเครื่องมือหรือค่าติดตั้ง และความถูกต้องของใบเสนอราคาได้ ข้อกำหนดที่ยังไม่ได้รับการแก้ไขใดๆ ควรบันทึกเป็นข้อสันนิษฐานหรือการยกเว้น แทนที่จะคาดเดาโดยเงียบๆ

หลังจากปล่อยใบสั่งซื้อแล้ว ควรตรวจสอบคำสั่งซื้อเชิงพาณิชย์และไฟล์ทางเทคนิคร่วมกัน หมายเลขชิ้นส่วน การแก้ไข ปริมาณ วัสดุ การตกแต่ง วันที่ร้องขอ รายงานการตรวจสอบ ใบรับรอง บรรจุภัณฑ์ และรายละเอียดการจัดส่งจะต้องตกลงกัน หากความต้องการเปลี่ยนแปลงหลังจากใบเสนอราคา ควรแก้ไขผลกระทบต่อต้นทุน กระบวนการ และกำหนดการก่อนการผลิต การควบคุมการแก้ไขมีความสำคัญอย่างยิ่งเมื่อการออกแบบต้นแบบเปลี่ยนแปลงอย่างรวดเร็ว ชื่อไฟล์เพียงอย่างเดียวไม่ใช่วิธีการควบคุมที่เชื่อถือได้ ชุดไฟล์ที่ได้รับอนุมัติอย่างชัดเจนและบันทึกที่เป็นลายลักษณ์อักษรของการเบี่ยงเบนใดๆ ช่วยลดโอกาสที่โมเดลที่ล้าสมัยจะไปถึงสายการผลิต

การวางแผนกระบวนการจะกำหนดวิธีที่ชิ้นส่วนจะถูกยึด กำหนดทิศทาง ตัดเฉือน ลบคม ทำให้เสร็จ ตรวจสอบ ระบุ และป้องกัน สามารถเลือกการตัดเฉือนแบบสามแกน สี่แกน หรือห้าแกนได้ตามความสัมพันธ์ของเรขาคณิตและ Datum แต่การกำหนดค่าเครื่องจักรเป็นเพียงส่วนหนึ่งของแผนเท่านั้น ข้อควรพิจารณาในการวางแผน  รูปแบบวัตถุดิบ ค่าเผื่อ สภาพ และเอกลักษณ์ล็อต  ลำดับการตั้งค่าและวิธีการถ่ายโอนข้อมูลการทำงานระหว่างการปฏิบัติงาน  การรองรับฟิกซ์เจอร์ แรงจับยึด และความเสี่ยงจากการบิดเบี้ยว  ระยะเอื้อมของเครื่องมือ รัศมีภายใน การคายเศษ และการเข้าถึงเสี้ยน  การตรวจสอบระหว่างดำเนินการก่อนที่คุณสมบัติจะไม่สามารถเข้าถึงได้หรือมีค่าใช้จ่ายสูงในการแก้ไข  การปกป้องพื้นผิวสวยงาม การปิดผนึก เกลียว และพื้นผิวที่มีความแม่นยำในระหว่างการดำเนินการในภายหลัง

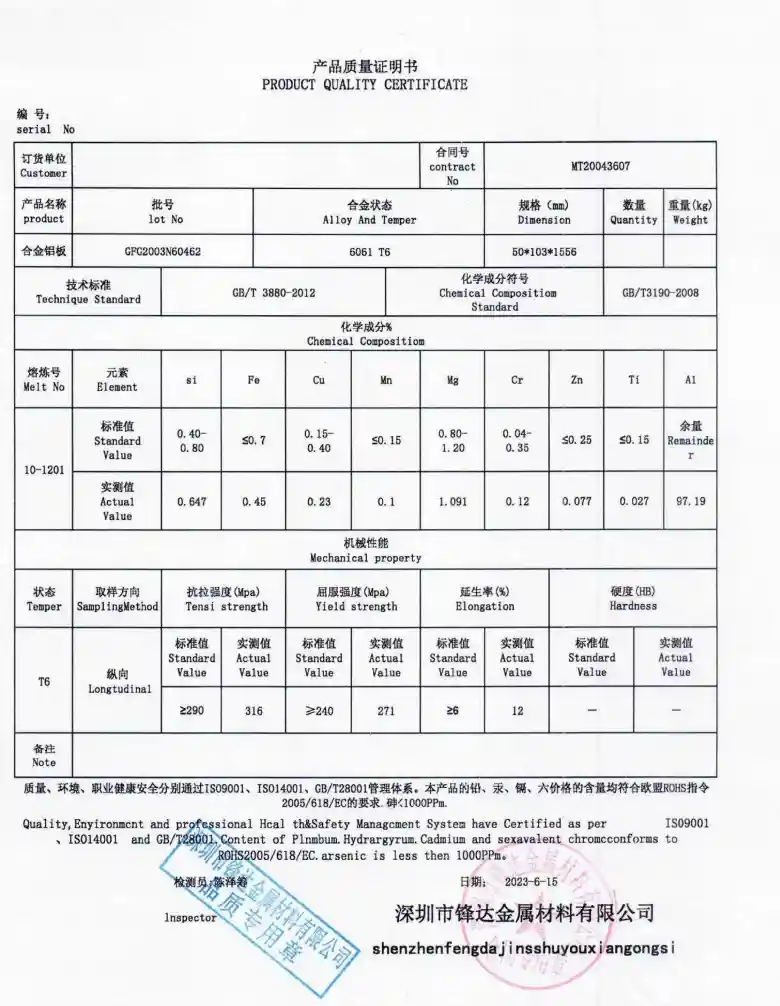

การจัดซื้อวัสดุควรเป็นไปตามเกรดและเงื่อนไขที่สั่ง รวมถึงใบรับรองหรือข้อกำหนดในการตรวจสอบย้อนกลับ ในกรณีที่จำเป็นต้องมีการบำบัดความร้อน การชุบอโนไดซ์ การชุบ การทู่ การทาสี การเจียร หรือกระบวนการภายนอกอื่นๆ ควรกำหนดข้อกำหนด ทางเลือกที่ได้รับการอนุมัติ การมาสก์ ขนาดที่สำคัญ เกณฑ์ลักษณะที่ปรากฏ และบันทึกที่จำเป็นก่อนที่จะปล่อยงานออก กระบวนการภายนอกสามารถเปลี่ยนขนาด สภาพพื้นผิว การนำไฟฟ้า พฤติกรรมการกัดกร่อน ลักษณะ หรือการบิดเบี้ยวได้ ดังนั้นความรับผิดชอบในการตรวจสอบหลังกระบวนการและขีดจำกัดของการทำงานซ้ำจึงควรรวมอยู่ในแผนด้วย

การควบคุมการผลิตควรตรวจพบปัญหาก่อนที่ปริมาณจะเสร็จสมบูรณ์ สามารถตรวจสอบชิ้นงานชิ้นแรกที่ยอมรับได้หรือการตั้งค่าครั้งแรกเพื่อดูคุณสมบัติที่สำคัญ การเข้าถึงเครื่องมือ สภาพเสี้ยน และความสัมพันธ์ในการทำงาน การวัดระหว่างกระบวนการจะตรวจสอบคุณลักษณะที่อาจเปลี่ยนแปลงตามการสึกหรอของเครื่องมือ ความร้อน พฤติกรรมของวัสดุ หรือการโหลดฟิกซ์เจอร์ ความถี่ที่เหมาะสมขึ้นอยู่กับความเสี่ยง ปริมาณ ความเสถียรของกระบวนการ ข้อกำหนดในการวาด และแผนการตรวจสอบที่ตกลงกันไว้ คำสั่งซื้อต้นแบบอาจใช้การตรวจสอบยืนยันชิ้นแรกโดยตรง ในขณะที่การผลิตซ้ำอาจต้องมีการสุ่มตัวอย่าง บันทึกการควบคุม หรือเอกสารเฉพาะของลูกค้า

ชิ้นส่วนที่ถูกต้องตามขนาดยังคงอาจเสียหายได้หากเศษครีบยังคงอยู่ในรูที่ตัดกัน เศษค้างอยู่ในทางเดิน เกลียวมีเศษหรือมีรอยขีดข่วน ข้อกำหนดด้านคมตัดควรแยกความแตกต่างระหว่างการลบคมคมทั่วไปออกจากการลบมุมหรือรัศมีที่มีการควบคุม การทำความสะอาดต้องตรงตามรูปทรงของชิ้นส่วนและข้อกำหนดการใช้งานขั้นสุดท้าย การตกแต่งควรเป็นไปตามข้อกำหนดที่ได้รับอนุมัติและแผนการปิดบัง ชิ้นส่วนจะต้องได้รับการจัดการและบรรจุระหว่างการปฏิบัติงานเพื่อไม่ให้ผิวหน้าสวยงาม รูเจาะที่แม่นยำ เกลียว พื้นผิวซีล และพื้นที่ที่พร้อมเคลือบจะไม่ได้รับความเสียหาย

การตรวจสอบขั้นสุดท้ายจะยืนยันข้อกำหนดที่ตกลงกันไว้โดยใช้วิธีการที่เหมาะสมกับคุณลักษณะและพิกัดความเผื่อ คาลิเปอร์ ไมโครมิเตอร์ เกจวัดความสูง เกจวัดรู เกจวัดเกลียว อุปกรณ์วัดความหยาบผิว อุปกรณ์จับยึด หรือการตรวจสอบ CMM อาจเหมาะสม ขึ้นอยู่กับแบบ การตั้งค่าการวัดและเงื่อนไขการควบคุมมีความสำคัญสำหรับชิ้นส่วนที่บางหรือยืดหยุ่น หลักฐานการเผยแพร่ที่เป็นไปได้  รายงานการตรวจสอบมิติสำหรับคุณลักษณะที่ตกลงกันไว้  ใบรับรองวัสดุหรือกระบวนการพิเศษเมื่อสั่งซื้อ  หนังสือรับรองความสอดคล้องเมื่อรวมอยู่ในขอบเขตเชิงพาณิชย์  ภาพถ่ายของพื้นที่หรือบรรจุภัณฑ์ที่มีลักษณะภายนอกที่มีความสำคัญเมื่อมีประโยชน์และได้รับการอนุมัติ  ผลการทดสอบการทำงานเมื่อมีการกำหนดวิธี ขีดจำกัดการยอมรับ และความรับผิดชอบเท่านั้น

การตรวจสอบไม่ใช่จุดสิ้นสุดของการควบคุมคุณภาพ ชิ้นส่วนอาจได้รับความเสียหายจากการสัมผัส ความชื้น การเคลื่อนไหว การปนเปื้อน ฉลากที่ไม่ถูกต้อง หรือบรรจุภัณฑ์ส่งออกที่ไม่เหมาะสม วิธีการบรรจุหีบห่อควรสะท้อนถึงมวล รูปทรง การตกแต่ง ขอบคม พื้นผิวการปิดผนึก ปริมาณ เส้นทางการขนส่ง และข้อกำหนดในการระบุตัวตนเฉพาะของลูกค้า วันที่จัดส่งควรแยกความสมบูรณ์ของการผลิตออกจากการขนส่งของผู้ให้บริการขนส่ง ข้อมูลการติดตาม รายการบรรจุภัณฑ์ บรรจุภัณฑ์เอกสาร ปริมาณ และที่อยู่จัดส่ง ควรได้รับการตรวจสอบก่อนจัดส่ง

หากการผลิตเผยให้เห็นข้อขัดแย้ง ความไม่สอดคล้องที่น่าสงสัย ปัญหาด้านวัตถุ หรือกำหนดเวลาความเสี่ยง ซัพพลายเออร์ควรสื่อสารส่วนที่ได้รับผลกระทบ ข้อกำหนด หลักฐาน ปริมาณ และการดำเนินการที่เสนอ การทำงานซ้ำ การใช้ตามที่เป็นอยู่ การซ่อมแซม การทดแทนวัสดุ หรือการแยกการส่งมอบ ไม่ควรถือว่าไม่ได้รับการพิจารณาหากไม่ได้รับอนุมัติที่จำเป็น การสื่อสารที่ชัดเจนช่วยปกป้องทั้งสองฝ่าย ลูกค้ายังคงควบคุมการตัดสินใจในการออกแบบและการยอมรับ ในขณะที่ซัพพลายเออร์จะให้หลักฐานทางเทคนิคที่เพียงพอในการตัดสินใจเหล่านั้นอย่างมีประสิทธิภาพ

 ส่งแพ็คเกจ RFQ ที่มีการควบคุมหนึ่งชุดและระบุไฟล์ที่เชื่อถือได้  แยกข้อกำหนดด้านการทำงานที่ต้องมีออกจากความชอบและเป้าหมายที่สามารถต่อรองได้  ตอบคำถามทางเทคนิคด้วยบันทึกการแก้ไขหรือการอนุมัติที่เป็นลายลักษณ์อักษร  กำหนดรายงาน ใบรับรอง การทดสอบ และบรรจุภัณฑ์ก่อนสั่งซื้อ  แจ้งให้ซัพพลายเออร์ทราบทันทีเมื่อปริมาณ การแก้ไข วัสดุ เสร็จสิ้น หรือกำหนดเวลาการเปลี่ยนแปลง  ให้เวลาสำหรับการตกแต่ง การตรวจสอบ การจัดทำเอกสาร และการขนส่ง แทนที่จะถือว่าเป็นขั้นตอนที่ใช้เวลาเป็นศูนย์

โครงการเครื่องจักร CNC ที่เชื่อถือได้เชื่อมโยงข้อมูลทางเทคนิค ขอบเขตเชิงพาณิชย์ การวางแผนกระบวนการ การควบคุมการผลิต การตรวจสอบ การตกแต่ง การบรรจุ และการสื่อสาร ขั้นตอนการทำงานที่แข็งแกร่งที่สุดช่วยให้มองเห็นสมมติฐานได้ และแก้ไขก่อนที่จะกลายเป็นข้อบกพร่องหรือความล่าช้าในขั้นตอนดาวน์สตรีม GZ Prototype รองรับต้นแบบที่กลึงด้วย CNC และชิ้นงานขนาดเล็กในโลหะและพลาสติกวิศวกรรมโดยใช้ความสามารถแบบ 3 แกน, 4 แกน และ 5 แกน การแบ่งปันแพ็คเกจ RFQ ที่สมบูรณ์ช่วยให้ทีมงานตรวจสอบความสามารถในการผลิต ขอบเขตการเสนอราคา ความต้องการในการตรวจสอบ และข้อกำหนดในการจัดส่งก่อนเริ่มการผลิต หากคุณมีโครงการ CNC ใหม่หรือที่ได้รับการปรับปรุง ให้ส่งแบบจำลองที่ได้รับการควบคุม แบบร่าง ปริมาณ วัสดุ การตกแต่ง และวันที่ที่ต้องการเพื่อตรวจสอบขอบเขตการผลิตในทางปฏิบัติ ติดต่อ: info@gz-proto.com
