เครื่องจักรกลซีเอ็นซีสำหรับส่วนประกอบ EV — การจัดการความร้อน การปิดผนึก การจัดตำแหน่ง และการควบคุมการผลิต

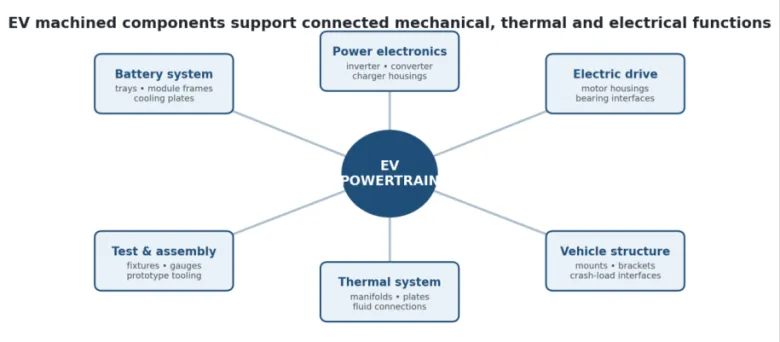

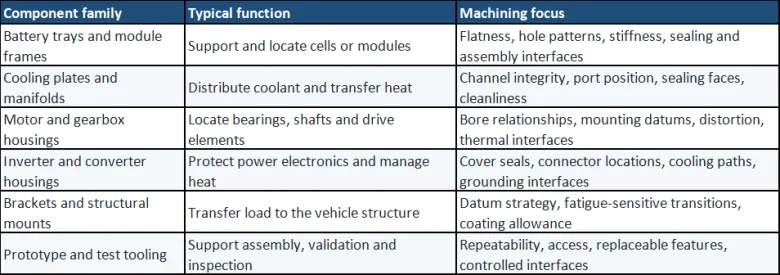

ตัวเรือนอินเวอร์เตอร์อาจให้การสนับสนุนทางโครงสร้าง การกำหนดเส้นทางน้ำหล่อเย็น ส่วนต่อประสานการป้องกันแม่เหล็กไฟฟ้า ตำแหน่งตัวเชื่อมต่อ และพื้นผิวการปิดผนึกในส่วนหนึ่ง แผ่นทำความเย็นของแบตเตอรี่อาจรวมเอาความเรียบ ความสมบูรณ์ของช่อง ตำแหน่งพอร์ต การเคลือบ ความสะอาด และข้อกำหนดในการทดสอบการรั่วไหล ตัวเรือนมอเตอร์ต้องวางตำแหน่งแบริ่งและส่วนต่อประสานที่เกี่ยวข้องกับสเตเตอร์ในขณะที่จัดการความร้อนและโหลดการประกอบ แต่ละฟังก์ชันสร้างความเสี่ยงในการผลิตที่แตกต่างกัน การใช้เกณฑ์ความคลาดเคลื่อนทั่วไปและข้อกำหนดพื้นผิวที่เหมือนกันกับทุกคุณลักษณะมักจะเพิ่มต้นทุนโดยไม่ปกป้องความสัมพันธ์ที่สำคัญที่สุด

ส่วนประกอบ EV ที่สำคัญมักมีอินเทอร์เฟซหลายส่วนที่ต้องยังคงเกี่ยวข้องกันหลังการตัดเฉือนและการเก็บผิวละเอียด ระนาบการติดตั้งอาจควบคุมตำแหน่งตัวเรือนในยานพาหนะ ในขณะที่รูแบริ่งจะควบคุมแกนที่กำลังหมุน และหน้าแปลนฝาครอบจะควบคุมการซีล หากคุณลักษณะเหล่านี้กำหนดขนาดจากต้นกำเนิดที่ไม่เกี่ยวข้อง การตรวจสอบอาจผ่านแต่ละมิติในขณะที่ชุดประกอบยังคงมีการวางแนวที่ไม่ตรง คำถามในการทบทวน Datum  พื้นผิวใดที่ระบุตำแหน่งทางกายภาพของส่วนประกอบในรถยนต์หรือชุดประกอบย่อย  รู พิน สล็อต หรือรูปแบบใดที่สร้างตำแหน่งมอเตอร์ กระปุกเกียร์ แบตเตอรี่ หรือตัวเชื่อมต่อ  คุณลักษณะใดควรเสร็จสิ้นในการตั้งค่าเดียวเพื่อปกป้องความสัมพันธ์  การเคลือบ การบีบอัดปะเก็น เม็ดมีด หรือแรงบิดในการประกอบจะเปลี่ยนส่วนต่อประสานสุดท้ายหรือไม่  รูปแบบ Datum แบบวาดสามารถทำซ้ำได้โดยไม่ทำให้ส่วนที่บางหรือยืดหยุ่นบิดเบี้ยวหรือไม่

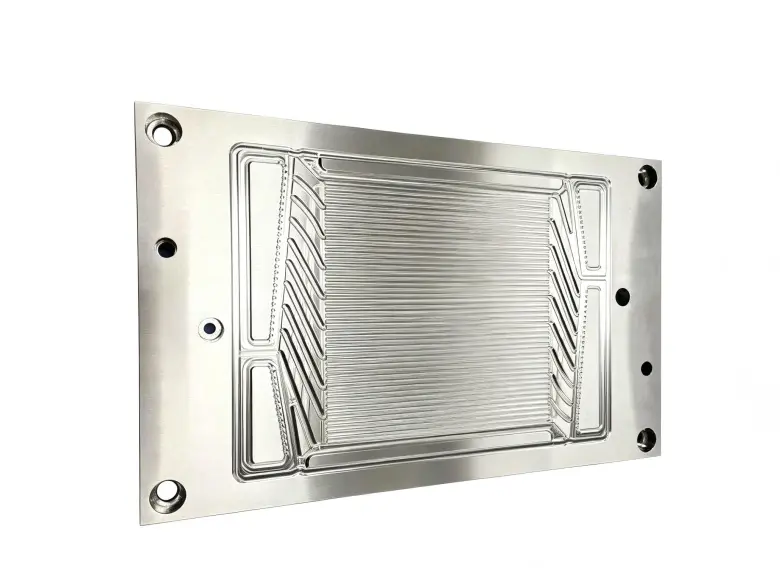

ระบบแบตเตอรี่ มอเตอร์ และอุปกรณ์อิเล็กทรอนิกส์กำลังล้วนต้องมีการควบคุมอุณหภูมิ กระทรวงพลังงานของสหรัฐอเมริกาอธิบายว่าระบบระบายความร้อน EV เป็นการคงอุณหภูมิการทำงานของแบตเตอรี่ มอเตอร์ไฟฟ้า อุปกรณ์อิเล็กทรอนิกส์กำลัง และส่วนประกอบที่เกี่ยวข้อง แผ่นทำความเย็น แผ่นเย็น ท่อร่วม และตัวเรือนที่กลึงขึ้นรูปสามารถเป็นส่วนหนึ่งของเส้นทางระบายความร้อนนี้ได้ ความเรียบเป็นสิ่งสำคัญเมื่อแผ่นสัมผัสกับโมดูล ส่วนประกอบอิเล็กทรอนิกส์ วัสดุเชื่อมต่อในการระบายความร้อน หรือฝาครอบ อย่างไรก็ตาม ประสิทธิภาพการระบายความร้อนยังขึ้นอยู่กับแรงกดสัมผัส สภาพพื้นผิว โครงร่างช่อง วัสดุ ความหนาของผนัง การกระจายตัวของน้ำหล่อเย็น ความแข็งของการประกอบ และสภาวะในการวัดความเรียบ ข้อควรพิจารณาในการออกแบบและการผลิต  กำหนดพื้นที่สัมผัสการทำงานแทนที่จะใช้ความเรียบที่แคบที่สุดกับภายนอกทั้งหมด  ระบุมิติข้อมูลที่ใช้ก่อนและหลังอโนไดซ์ การเคลือบแปลง การชุบ หรือการตกแต่งอื่น ๆ  ให้การเข้าถึงเพื่อลบคม ทำความสะอาด และการตรวจสอบช่องทางและท่าเรือที่ตัดกัน  หลีกเลี่ยงส่วนที่บางโดยไม่จำเป็นซึ่งบิดเบี้ยวระหว่างการตัดเฉือนหรือภายใต้การรับน้ำหนักของสลักเกลียวและปะเก็น  ระบุข้อกำหนดเกี่ยวกับความดัน การไหล การรั่วไหล ความสะอาด และเอกสารแยกต่างหากจากการตรวจสอบขนาด

ส่วนต่อประสานการซีลจะถูกควบคุมโดยข้อต่อที่สมบูรณ์: รูปร่างของพื้นผิว ความหยาบ สภาพของขอบ รูปทรงของปะเก็นหรือโอริง การโหลดตัวยึด ความสะอาด และการประกอบ หมายเหตุทั่วไป เช่น "ไม่รั่วไหล" ไม่ได้กำหนดวิธีการยอมรับส่วนประกอบที่ตัดเฉือนแต่ละชิ้น วงจรน้ำหล่อเย็นทำให้เกิดความเสี่ยงเพิ่มเติมที่ทางแยกที่มีการเจาะ พอร์ตแบบเกลียว ปลั๊ก ฝาครอบ ส่วนเชื่อมต่อแบบประสานหรือแบบเชื่อม และตำแหน่งที่ลบเสี้ยนหรือชะล้างได้ยาก หากจำเป็นต้องมีการทดสอบแรงดันหรือการรั่วไหล RFQ ควรระบุสื่อทดสอบ ความดัน ระยะเวลา ผลลัพธ์ที่อนุญาต อุปกรณ์ปิดผนึก ขั้นตอนกระบวนการ และข้อกำหนดของรายงาน

การพัฒนา EV มักจะให้ความสำคัญกับการลดมวล แต่หลุมลึก ซี่โครงบาง แผ่นกว้าง และการกำจัดวัสดุที่ไม่สม่ำเสมอสามารถปลดปล่อยความเครียดที่ตกค้างและลดความแข็งได้ ชิ้นส่วนอาจถูกต้องขณะจับยึดและเคลื่อนย้ายหลังจากการคลายการจับยึด การตกแต่ง การขนส่ง หรือการประกอบ การควบคุมกระบวนการ  ตรวจสอบสภาพวัตถุดิบและค่าเผื่อการตัดเฉือนก่อนที่จะสรุปเส้นทางกระบวนการ  ใช้การกัดหยาบและการเก็บผิวละเอียดแบบทีละขั้นตอนเมื่อเอาวัสดุจำนวนมากออก  ปรับสมดุลการกำจัดวัสดุโดยที่รูปทรงเรขาคณิตอนุญาต และหลีกเลี่ยงการป้อนความร้อนเฉพาะที่มากเกินไป  สร้าง datum เชิงฟังก์ชันขึ้นมาใหม่ก่อนที่จะเสร็จสิ้นความสัมพันธ์ที่สำคัญ  กำหนดว่าชิ้นส่วนที่ยืดหยุ่นได้รับการตรวจสอบในสภาวะอิสระ ถูกควบคุม หรืออยู่ในสภาพการประกอบที่เป็นตัวแทนหรือไม่ การขันให้แน่นทุกมิติไม่ได้ช่วยแก้ปัญหาความไม่มั่นคงของโครงสร้าง แผนการวาดภาพและการควบคุมควรเน้นไปที่ส่วนต่อประสานที่กำหนดการประกอบและประสิทธิภาพ

มอเตอร์ไฟฟ้า ตัวขับลดขนาด และตัวเรือนแบริ่งมักรวมเอารูที่แม่นยำ ไหล่ เส้นผ่านศูนย์กลางของไพล็อต หน้ายึด รูปแบบสลักเกลียว คุณสมบัติการระบายความร้อน และตำแหน่งของเซ็นเซอร์เข้าด้วยกัน ขนาดเพียงอย่างเดียวไม่เพียงพอ: ความร่วมแกน ตำแหน่ง ความตั้งฉาก และความสัมพันธ์ที่เกี่ยวข้องกับการเบี่ยงเบนหนีศูนย์ สามารถกำหนดภาระการประกอบและการจัดตำแหน่งแบบหมุนได้ ข้อควรพิจารณาในการตรวจสอบ  ตกลงกันว่าคุณลักษณะของข้อมูลใดที่สร้างระบบพิกัดที่อยู่อาศัย  วัดรูเจาะและหน้ายึดที่เกี่ยวข้องในการตั้งค่าที่สะท้อนโครงร่าง Datum รูปวาด  กำหนดความพอดีโดยใช้วัสดุ อุณหภูมิ และสภาพการตกแต่งที่แท้จริง  พิจารณาว่าผนังตัวเรือนบางเสียรูปภายใต้การควบคุมการตรวจสอบตามปกติหรือไม่  แยกการตรวจสอบมิติออกจากการตรวจสอบการทำงาน เช่น การหมุน สัญญาณรบกวน หรือประสิทธิภาพการประกอบ

อลูมิเนียมอัลลอยด์ถูกนำมาใช้กันอย่างแพร่หลายสำหรับตัวเรือน ฝาครอบ แผ่นและฉากยึดน้ำหนักเบา เหล็กกล้าและสเตนเลสอาจเลือกใช้สำหรับเพลา ส่วนต่อประสานการสึกหรอ ตัวยึด หรือส่วนประกอบที่รับน้ำหนักสูงกว่า พลาสติกวิศวกรรมสามารถรองรับการทำงานของฉนวน แรงเสียดทานต่ำ หรือฟังก์ชั่นการป้องกันได้ เกรดและเงื่อนไขที่แน่นอนต้องเป็นไปตามการออกแบบส่วนประกอบ การรักษาพื้นผิวอาจสนับสนุนการป้องกันการกัดกร่อน การสึกหรอ พฤติกรรมทางไฟฟ้า ลักษณะหรือการยึดเกาะ แต่ยังสามารถเปลี่ยนขนาด ความพอดี ความต้านทานต่อการสัมผัส และพื้นผิวการปิดผนึกได้ ภาพวาดควรระบุพื้นที่ที่ปิดบัง หน้าสัมผัสทางไฟฟ้าที่ปราศจากการเคลือบ ขนาดหลังการตกแต่ง โซนที่มีความสำคัญต่อรูปลักษณ์ และข้อกำหนดของโปรเซสเซอร์หรือใบรับรองที่ได้รับอนุมัติ

ส่วนประกอบที่ผ่านการกลึงสามารถมีส่วนช่วยในการต่อสายดิน การป้องกัน การแยกส่วน และการรองรับตัวเชื่อมต่อ แต่สิ่งเหล่านี้เป็นฟังก์ชันทางไฟฟ้าระดับระบบ ผู้ผลิตเครื่องจักรไม่ควรสรุปการยอมรับทางไฟฟ้าจากประเภทวัสดุหรือรูปลักษณ์เพียงอย่างเดียว RFQ ควรชี้แจง  พื้นผิวใดต้องเป็นสื่อกระแสไฟฟ้า เคลือบ เป็นฉนวน หรือปราศจากอโนไดซ์  ไม่ว่าจะเป็นเกลียวแทรก ส่วนรองรับบัสบาร์ หน้าแปลนตัวเชื่อมต่อ หรือจุดเชื่อมต่อ จำเป็นต้องมีการเตรียมพิเศษหรือไม่  การทดสอบทางไฟฟ้า ขีดจำกัดความต้านทาน หรือบันทึกการตรวจสอบใดที่จำเป็น และใครเป็นผู้ดำเนินการ  การทำซ้ำ การขัดเงา หรือการทำความสะอาดอาจส่งผลต่อพื้นผิวสัมผัสที่เป็นสื่อกระแสไฟฟ้าอย่างไร  การจัดการและบรรจุภัณฑ์จะต้องปกป้องส่วนต่อประสานไฟฟ้าแรงสูง การปิดผนึก หรือการสัมผัสสารปนเปื้อนหรือไม่

การตัดเฉือน CNC ต้นแบบมีประโยชน์ในการตรวจสอบบรรจุภัณฑ์ อินเทอร์เฟซ ลำดับการประกอบ เส้นทางการทำความเย็น และการทดสอบการเข้าถึงก่อนที่เครื่องมือการผลิตโดยเฉพาะจะเสร็จสมบูรณ์ เมื่อโปรแกรมก้าวไปสู่การผลิตยานยนต์ การควบคุมจะเป็นทางการและเฉพาะเจาะจงกับลูกค้ามากขึ้น IATF 16949 จัดให้มีกรอบการจัดการคุณภาพยานยนต์ แต่การรับรองไม่ได้กำหนดระดับ PPAP การศึกษาความสามารถ แผนการควบคุม การตรวจสอบย้อนกลับ การสุ่มตัวอย่าง การบรรจุ หรือบันทึกเฉพาะลูกค้าโดยอัตโนมัติสำหรับคำสั่งซื้อแต่ละรายการ การส่งมอบเหล่านี้จะต้องได้รับการตกลงระหว่างการเสนอราคา ขอบเขตการควบคุมการเปลี่ยนแปลง แหล่งที่มาของวัสดุ เส้นทางเครื่องจักร แนวคิดฟิกซ์เจอร์ ตัวประมวลผลพิเศษ วิธีการตรวจสอบ บรรจุภัณฑ์หรือการแก้ไขการออกแบบ อาจส่งผลต่อผลลัพธ์ที่ได้รับการตรวจสอบ ลูกค้าควรระบุว่าการเปลี่ยนแปลงใดต้องได้รับแจ้งหรือการอนุมัติ และซัพพลายเออร์ควรรักษาการแก้ไขและการระบุล็อตที่ชัดเจน

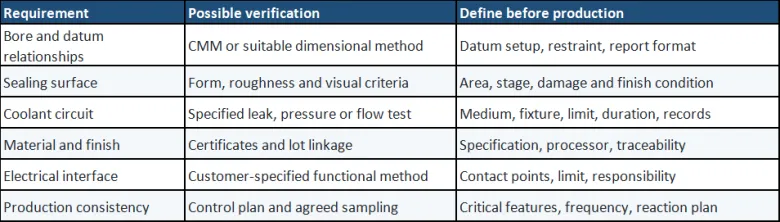

รายงานอย่างเป็นทางการคือการส่งมอบที่กำหนดไว้โดยมีผลกระทบด้านต้นทุนและระยะเวลารอคอยสินค้า ควรขอรายงาน CMM บันทึกบทความแรก ใบรับรองวัสดุ ใบรับรองความสอดคล้อง ใบรับรองกระบวนการพิเศษ และรายงานการทดสอบการทำงานก่อนที่จะวางแผนกระบวนการ

 ควบคุมโมเดล 3 มิติและการวาด 2 มิติพร้อมการระบุการแก้ไข  ฟังก์ชั่นส่วนประกอบและการระบุส่วนต่อประสานการปิดผนึก ความร้อน แบริ่ง ไฟฟ้า และโครงสร้าง  กฎเกรดวัสดุ เงื่อนไข การรับรอง การตรวจสอบย้อนกลับ และการเปลี่ยนทดแทน  ขนาดที่สำคัญ, GD&T, ความพอดี, พื้นผิว, ข้อกำหนดด้านขอบและความสะอาด  ข้อกำหนดการตรวจสอบพื้นผิว การมาสก์ แหล่งที่มาที่ได้รับอนุมัติ และหลังเสร็จสิ้น  การทดสอบการรั่ว แรงดัน การไหล ไฟฟ้าหรือการประกอบ ด้วยวิธีและขีดจำกัดการยอมรับ  แผนการตรวจสอบ รูปแบบรายงาน การสุ่มตัวอย่าง ขอบเขต FAI หรือ PPAP และความคาดหวังในการเก็บรักษาบันทึก  บรรจุภัณฑ์ การติดฉลาก การแจ้งการเปลี่ยนแปลง ข้อกำหนดที่ไม่เป็นไปตามข้อกำหนด และการเบี่ยงเบน

การตัดเฉือน CNC สำหรับส่วนประกอบ EV จะประสบความสำเร็จเมื่อเชื่อมต่อความแม่นยำทางกลกับประสิทธิภาพด้านความร้อน การปิดผนึก อินเทอร์เฟซทางไฟฟ้า พฤติกรรมของโครงสร้าง การตรวจสอบ และการควบคุมการผลิต ค่าเผื่อที่ใกล้เคียงจะมีค่าก็ต่อเมื่อปกป้องฟังก์ชันที่กำหนดไว้อย่างชัดเจนเท่านั้น โปรเจ็กต์ที่แข็งแกร่งที่สุดจะระบุอินเทอร์เฟซที่สำคัญได้ตั้งแต่เนิ่นๆ และแปลเป็นข้อกำหนดด้านการวาดภาพ การทดสอบ และเอกสารประกอบที่วัดผลได้ สิ่งนี้ทำให้ซัพพลายเออร์มีพื้นฐานที่เชื่อถือได้สำหรับการเลือกวัสดุ การทำงาน ลำดับการตัดเฉือน การเก็บผิวละเอียด การตรวจสอบ ต้นทุน และการวางแผนเวลานำ GZ Prototype รองรับต้นแบบที่กลึงด้วย CNC และชุดเล็กๆ ในโลหะและพลาสติกวิศวกรรมโดยใช้ความสามารถแบบ 3 แกน 4 แกน และ 5 แกนภายใต้ระบบคุณภาพ ISO 9001 และ IATF 16949 การแบ่งปันอินเทอร์เฟซการทำงานและข้อกำหนดการตรวจสอบตั้งแต่เนิ่นๆ ช่วยให้ตรวจสอบ DFM มีประโยชน์มากขึ้นก่อนเริ่มการตัดเฉือน
