เครื่องจักรกลซีเอ็นซีสำหรับอุปกรณ์เซมิคอนดักเตอร์ — ความแม่นยำ ความสะอาด สุญญากาศ และการควบคุมกระบวนการ

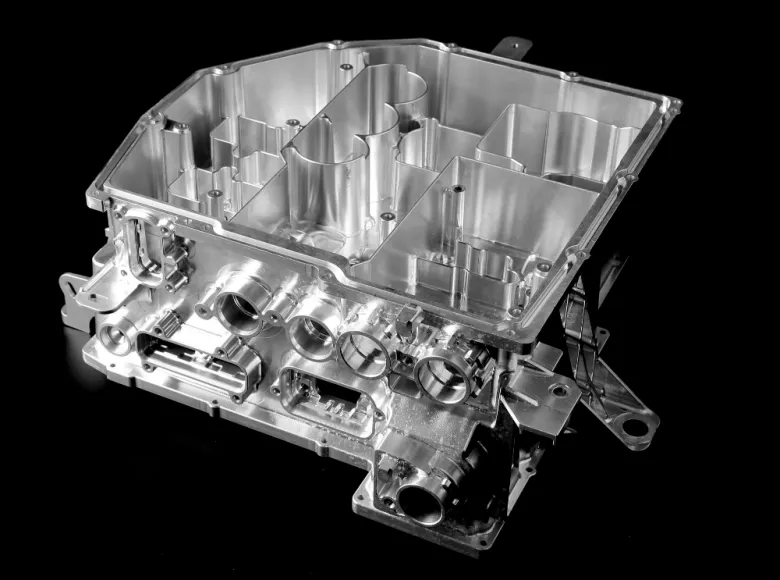

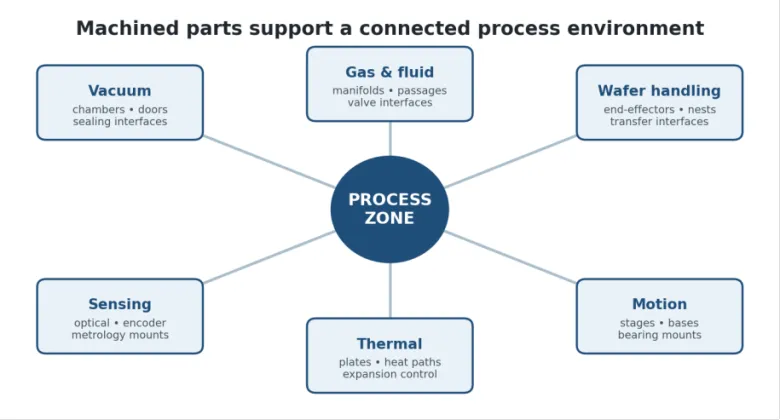

ส่วนประกอบของเครื่องมือเซมิคอนดักเตอร์อาจทำงานใกล้กับเวเฟอร์ เลนส์ พลาสมา ก๊าซในกระบวนการ สุญญากาศ ความร้อน หรือการเคลื่อนไหวที่แม่นยำ แม้ว่าชิ้นส่วนที่ตัดเฉือนจะไม่เคยสัมผัสกับแผ่นเวเฟอร์ แต่ก็สามารถส่งผลต่อการสร้างอนุภาค การจัดตำแหน่ง การรั่วไหล ความคงตัวของอุณหภูมิ การเข้าถึงการบำรุงรักษา และเวลาในการฟื้นตัวหลังการบริการ การวาดภาพจึงต้องแสดงมากกว่ารูปทรงปกติ ควรสื่อสารอินเทอร์เฟซการทำงานและเงื่อนไขที่ใช้ข้อกำหนดแต่ละข้อ: ก่อนหรือหลังการตกแต่ง สถานะประกอบหรืออิสระ ทำความสะอาดหรือตัดเฉือน และที่สภาพแวดล้อมการตรวจสอบที่ระบุเมื่อเกี่ยวข้อง

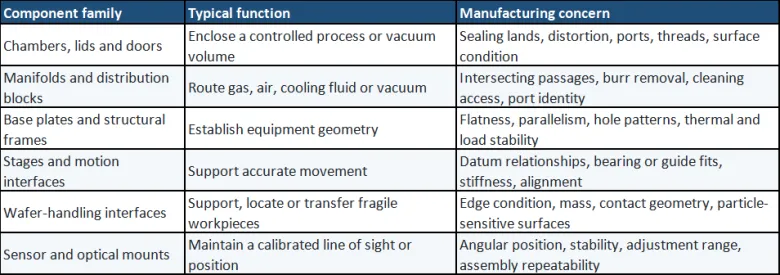

เครื่องมือกลชนิดเดียวกันสามารถผลิตชิ้นส่วนสำหรับฟังก์ชันที่แตกต่างกันมาก แต่การควบคุมการผลิตควรเป็นไปตามฟังก์ชันมากกว่าชื่อชิ้นส่วน แผ่นฐานจัดลำดับความสำคัญของความเรียบและความสัมพันธ์ของส่วนต่อประสาน ท่อก๊าซจัดลำดับความสำคัญของความสมบูรณ์และความสะอาดของทางเดิน ชิ้นส่วนที่ใช้จับเวเฟอร์จะให้ความสำคัญกับมวลต่ำ คุณภาพขอบ และการวางตำแหน่งที่มั่นคง

พิกัดความเผื่อที่ใกล้เคียงสำหรับเส้นผ่านศูนย์กลางหนึ่งไม่ได้รับประกันว่ากลไกจะวางแนวได้ ประสิทธิภาพมักขึ้นอยู่กับความสัมพันธ์ระหว่างระนาบการติดตั้ง การหาตำแหน่งรู รูเจาะ หน้าซีล พอร์ต และแกนเคลื่อนที่ ความสัมพันธ์เหล่านี้ควรแสดงด้วยโครงร่างข้อมูลที่สอดคล้องกันและ GD&T ที่วัดได้ แทนที่จะเป็นสายโซ่ขนาดยาวของพิกัด คำถามทบทวนการออกแบบ  พื้นผิวใดที่ระบุตำแหน่งของส่วนประกอบในระหว่างการประกอบ?  รูปแบบการเจาะ ร่อง หรือรูใดที่กำหนดแกนกระบวนการหรือการเคลื่อนที่  คุณลักษณะใดที่ต้องทำให้เสร็จสิ้นในการตั้งค่าครั้งเดียวหรือถ่ายโอนผ่าน Datum ที่มีการควบคุม  ความหนาของชั้นเคลือบ แรงอัดของปะเก็น หรือแรงบิดในการประกอบจะเปลี่ยนความสัมพันธ์ขั้นสุดท้ายหรือไม่  สามารถทำซ้ำเป้าหมาย Datum และความคลาดเคลื่อนที่ระบุในระหว่างการตรวจสอบได้หรือไม่ แผนการตัดเฉือนควรปกป้องความสัมพันธ์เหล่านี้ผ่านการทำงาน ลำดับ การจัดการความเค้น การเก็บผิวละเอียด และการตรวจสอบ สำหรับแผ่นขนาดใหญ่หรือบาง จะต้องกำหนดความยับยั้งชั่งใจระหว่างการตัดเฉือนและการวัด เนื่องจากรูปร่างอิสระอาจแตกต่างจากรูปร่างที่ถูกจับยึด

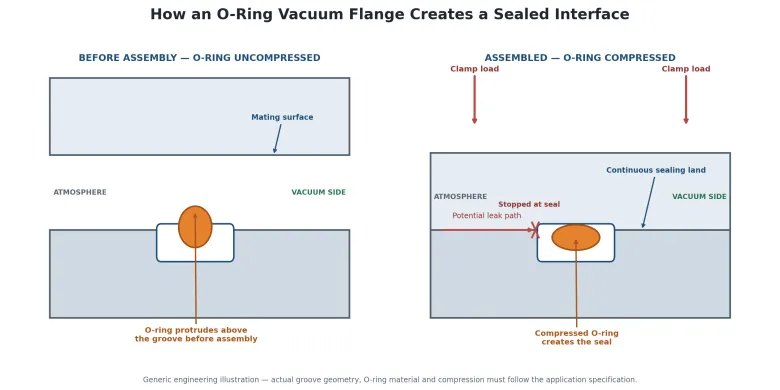

ประสิทธิภาพของสุญญากาศเป็นผลจากระดับการประกอบ ขึ้นอยู่กับการออกแบบข้อต่อ วัสดุปิดผนึก สภาพพื้นผิว การโหลดของตัวยึด ความสะอาด พอร์ต รอยเชื่อมที่มีอยู่ และวิธีการทดสอบ การตัดเฉือนจะควบคุมรูปทรงและสภาพของอินเทอร์เฟซต่างๆ เหล่านี้ แต่รายงานมิติเพียงอย่างเดียวไม่สามารถแสดงให้เห็นประสิทธิภาพการรั่วไหลได้ ข้อควรพิจารณาในการใช้เครื่องจักร:  ปกป้องพื้นที่ซีลจากรอยบุบ รอยขีดข่วน เครื่องหมายเครื่องมือที่ขวางเส้นทางซีล และการจัดการความเสียหาย  ควบคุมรูปทรงร่อง สภาพขอบ และความสัมพันธ์ระหว่างร่องและพื้นผิวผสมพันธุ์กับแบบของลูกค้า  ตรวจสอบเธรดที่มองไม่เห็น รูทะลุ คุณลักษณะที่มีรูพรุน ปริมาตรที่ติดอยู่ และข้อความที่ตัดกันเพื่อหาความเสี่ยงในกระบวนการที่อาจเกิดขึ้น  ปกป้องพื้นผิวการปิดผนึกและพอร์ตด้วยการตกแต่ง การทำความสะอาด การตรวจสอบ และการบรรจุ  กำหนดสื่อ วิธีการ ขีดจำกัดการยอมรับ อุปกรณ์ติดตั้ง และความรับผิดชอบในการทดสอบการรั่วไหล หากจำเป็นต้องมีการทดสอบการรั่วไหล ข้อกำหนดต่างๆ เช่น “เข้ากันได้กับระบบสุญญากาศ” หรือ “พร้อมสำหรับ UHV” ยังไม่ใช่ข้อกำหนดในการซื้อที่สมบูรณ์ เจ้าของอุปกรณ์ควรระบุสภาพแวดล้อมที่ต้องการและข้อกำหนดเฉพาะที่เกี่ยวข้อง แทนที่จะคาดหวังให้ซัพพลายเออร์เครื่องจักรสรุประดับการยอมรับ

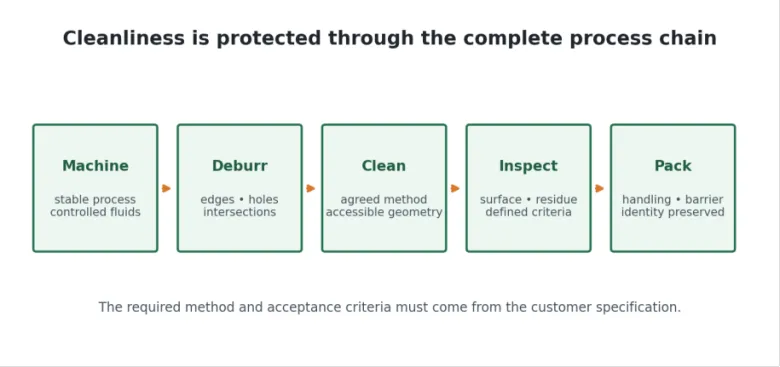

การทำความสะอาดไม่สามารถชดเชยรูปทรงที่ดักเศษ เศษขรุขระที่ไม่สามารถควบคุมได้ที่ทางแยกของทางเดิน สารที่มีฤทธิ์กัดกร่อนที่ฝังอยู่ หรือความเสียหายที่เกิดขึ้นหลังการทำความสะอาดได้อย่างน่าเชื่อถือ การควบคุมการปนเปื้อนเริ่มต้นด้วยการออกแบบ การเลือกกระบวนการ การเข้าถึงการลบคม การจัดการของเหลว การจัดการ และการแยกส่วน พื้นที่เสี่ยงทั่วไป：  รูตันลึก ช่องแคบ ทางเดินที่เจาะข้าม และเกลียวภายในที่ยากต่อการชะล้างและตรวจสอบ  เสี้ยนที่ทางแยกภายในที่อาจหลุดออกระหว่างการทำงานของอุปกรณ์  สารตกค้างจากการขัดหรือขัดเงายังคงอยู่ในโพรงหรือส่วนต่อประสานที่ปิดบัง  สารตกค้างของน้ำมันตัด ลายนิ้วมือ ผ้าสำลี บรรจุภัณฑ์ที่ไม่มีการป้องกัน และการจัดการแบบผสมหลังการทำความสะอาด  มีปลั๊ก ฝาครอบ หน้ากาก หรือวัสดุป้องกันชั่วคราวที่ไม่ระบุชื่อหลงเหลืออยู่ในชิ้นส่วน

ISO 14644-1 แบ่งประเภทความสะอาดของอากาศในห้องปลอดเชื้อและโซนสะอาดตามความเข้มข้นของอนุภาคในอากาศ โดยตัวมันเองไม่ได้กำหนดว่าส่วนประกอบที่ตัดเฉือนต้องสะอาดแค่ไหน ควรทำความสะอาดส่วนประกอบอย่างไร หรือสารตกค้างใดที่ยอมรับได้บนพื้นผิว หากโครงการต้องมีระดับความสะอาดที่ได้รับการควบคุม เอกสารการจัดซื้อควรกำหนดเกณฑ์เกี่ยวกับอนุภาคหรือสารเคมี กระบวนการทำความสะอาด วิธีทดสอบ การสุ่มตัวอย่าง สภาพแวดล้อมในการจัดการ บรรจุภัณฑ์ การติดฉลาก และข้อกำหนดในการบันทึก “ห้องสะอาดบรรจุ” และ “ทำความสะอาดเพื่อบริการสุญญากาศ” อาจอธิบายถึงการควบคุมที่แตกต่างกัน และไม่ควรถือเป็นการใช้แทนกัน ขอบเขตที่สำคัญ ร้านขายเครื่องจักรไม่ควรอ้างความสะอาดที่ผ่านการตรวจสอบแล้วเพียงเพราะชิ้นส่วนถูกล้างหรือบรรจุในพื้นที่ที่สะอาด หลักฐานการยอมรับจะต้องตรงกับข้อกำหนดเฉพาะของลูกค้าและความเสี่ยงในกระบวนการที่ต้องการ

อลูมิเนียมอัลลอยด์ เหล็กกล้าไร้สนิม และพลาสติกวิศวกรรมเป็นเรื่องธรรมดาในการก่อสร้างอุปกรณ์ แต่วัสดุที่ถูกต้องนั้นขึ้นอยู่กับภาระของโครงสร้าง การขยายตัวทางความร้อน การสัมผัสการกัดกร่อน ข้อกำหนดของสุญญากาศ พฤติกรรมของอนุภาค คุณสมบัติทางไฟฟ้า เคมีในการทำความสะอาด การตกแต่ง และอุณหภูมิในการใช้งาน ควรระบุเกรดและเงื่อนไขที่แน่นอน การตรวจสอบวัสดุและการตกแต่งขั้นสุดท้าย：  ยืนยันเกรด อุณหภูมิหรือสภาพ ใบรับรอง การตรวจสอบย้อนกลับ และกฎการเปลี่ยนตัว  ระบุพื้นผิวที่หันเข้าหากระบวนการ การปิดผนึก แบริ่ง การต่อสายดินทางไฟฟ้า ความสวยงาม และพื้นผิวที่ปิดบัง  กำหนดว่าจะใช้ขนาดและความหยาบก่อนหรือหลังการชุบอโนไดซ์ การชุบ การทู่ การเคลือบ หรือการขัดเงา  พิจารณาการขยายตัวทางความร้อนที่แตกต่างกันระหว่างชิ้นส่วนที่กลึงกับตัวนำ เลนส์ เซ็นเซอร์ ส่วนแทรก หรือตัวยึดที่แนบมา  ระบุข้อกำหนดในการปล่อยก๊าซของวัสดุ ความต้านทานต่อสารเคมี หรือสารจำกัดผ่านเอกสารที่เกี่ยวข้อง ชื่อทางการค้าที่คุ้นเคยหรือกลุ่มวัสดุที่กว้างไม่เพียงพอสำหรับการใช้งานที่สำคัญ การเขียนแบบควบคุมและใบสั่งซื้อควรระบุข้อกำหนดที่จำเป็นและหลักฐานที่จำเป็นในการจัดส่ง

พื้นผิวสามารถมีอิทธิพลต่อการปิดผนึก การเสียดสี การยึดเกาะของสารเคลือบ การทำความสะอาด การกระเจิงของแสง พฤติกรรมการสัมผัส และการกักเก็บอนุภาค ค่าความหยาบค่าเดียวไม่ได้อธิบายถึงรอยขีดข่วน ทิศทางการวาง ความเป็นคลื่น รูขุมขน รอยขรุขระ การย้อมสี หรือความสม่ำเสมอของความสวยงาม การเขียนแบบควรระบุตำแหน่งที่ต้องการความหยาบตามการใช้งานและวิธีวัด ข้อกำหนดด้านการมองเห็นได้รับการสนับสนุนที่ดีกว่าโดยมาตรฐานที่เป็นลายลักษณ์อักษรที่ตกลงกันไว้หรือตัวอย่างที่ได้รับอนุมัติ ไม่ควรใช้การขัดเงาเป็นการแก้ไขทั่วไป เนื่องจากอาจทำให้ขอบโค้งมน เปลี่ยนความเรียบ เปลี่ยนขนาด และทำให้คุณลักษณะของ Datum เบลอได้

สเตจ แผ่นฐาน ตัวยึดแบริ่ง และโครงสร้างออปติกหรือเซ็นเซอร์อาจมีความไวต่ออุณหภูมิ ความร้อนจากมอเตอร์ โซนกระบวนการ วงจรของไหล และสภาพแวดล้อมโดยรอบอาจเปลี่ยนแปลงความยาว ความเรียบ หรือการจัดตำแหน่ง ชิ้นส่วนที่ถูกต้องในการตรวจสอบอาจมีพฤติกรรมแตกต่างออกไปที่อุณหภูมิการทำงาน หากละเว้นเส้นทางความร้อนและการรวมกันของวัสดุ การควบคุมเชิงปฏิบัติ  กำหนดอุณหภูมิอ้างอิงและความคาดหวังในการรักษาเสถียรภาพสำหรับการตรวจสอบที่สำคัญเมื่อจำเป็น  ค้นหาตำแหน่ง Datum ใกล้กับอินเทอร์เฟซการทำงาน และหลีกเลี่ยงห่วงโซ่ความคลาดเคลื่อนที่ไม่จำเป็นในโครงสร้างที่ยาว  วางแผนการหยาบ ลดความเครียดตามที่ระบุไว้ การเก็บผิวละเอียด และการกำจัดวัสดุที่สมดุลสำหรับรูปทรงที่ไวต่อการบิดเบี้ยว  ถือว่าช่องระบายความร้อนและอินเทอร์เฟซการติดตั้งเป็นส่วนหนึ่งของระบบมิติ ไม่ใช่คุณลักษณะรอง  ประเมินความทนทานต่อการประกอบและปล่องความร้อน แทนที่จะกระชับแต่ละส่วนประกอบให้แน่นแยกกัน

วิธีการตรวจสอบที่ถูกต้องขึ้นอยู่กับรูปทรงของคุณลักษณะ พิกัดความเผื่อ สภาพพื้นผิว ความสามารถในการเข้าถึง การตั้งค่า Datum และความไม่แน่นอนในการวัด การตรวจสอบ CMM มีประโยชน์สำหรับความสัมพันธ์ต่างๆ มากมาย ในขณะที่ความเรียบ ความหยาบ สภาพเกลียว ความสมบูรณ์ของทางเดิน และความสะอาดอาจต้องใช้วิธีการที่แตกต่างกัน ข้อกำหนดต่างๆ เช่น รายงานขนาดเต็ม การตรวจสอบผลิตภัณฑ์ชิ้นแรก ใบรับรองวัสดุ ใบรับรองความสอดคล้อง ใบรับรองกระบวนการ รายงานความสะอาด หรือบันทึกการทดสอบการรั่วไหลส่งผลต่อการวางแผน ต้นทุน และระยะเวลารอคอยสินค้า ควรรวมอยู่ใน RFQ

 ควบคุมโมเดล 3 มิติและการวาด 2 มิติพร้อมการระบุการแก้ไข  ฟังก์ชั่นชิ้นส่วนและการระบุส่วนต่อประสานที่หันหน้าเข้าหากระบวนการ สุญญากาศ การปิดผนึก การเคลื่อนไหว ออปติคอล ความร้อน และของไหล  ข้อมูลจำเพาะของวัสดุ เงื่อนไข การรับรอง การตรวจสอบย้อนกลับ และกฎการเปลี่ยนทดแทน  ขนาดที่สำคัญ, GD&T, พื้นผิว, ข้อกำหนดด้านขอบและเสี้ยน และสภาวะการตรวจสอบอิสระหรือแบบจำกัด  ข้อกำหนดด้านการตกแต่ง การมาสก์ แหล่งที่มาที่ได้รับอนุมัติ ตัวอย่างพยาน และข้อกำหนดด้านมิติหลังเสร็จสิ้น  การทำความสะอาด การตรวจสอบความสะอาด การจัดการ การบรรจุถุงสองชั้น หรือข้อกำหนดด้านบรรจุภัณฑ์อื่นๆ หากมี  ข้อกำหนดและความเป็นเจ้าของในการทดสอบการรั่วไหล ความดัน การไหล ไฟฟ้า หรือการทำงานอื่นๆ  แผนการตรวจสอบ FAI รูปแบบรายงาน การสุ่มตัวอย่าง การเก็บรักษาบันทึก การติดฉลาก และความคาดหวังในการแจ้งเตือนการเปลี่ยนแปลง

การตัดเฉือน CNC สำหรับอุปกรณ์เซมิคอนดักเตอร์จะประสบความสำเร็จเมื่อความแม่นยำ สภาพพื้นผิว อินเทอร์เฟซสุญญากาศ ความสะอาด พฤติกรรมทางความร้อน การตรวจสอบ และการจัดทำเอกสารต่างๆ ถือเป็นระบบควบคุมเพียงระบบเดียว ความคลาดเคลื่อนที่เข้มงวดเพียงอย่างเดียวไม่สามารถปกป้องการใช้งานที่ไวต่อกระบวนการได้ RFQ ที่แข็งแกร่งที่สุดระบุการทำงานของพื้นผิวที่สำคัญและกำหนดวิธีการยอมรับที่วัดได้ก่อนการผลิต สิ่งนี้ทำให้ซัพพลายเออร์มีพื้นฐานที่ดีสำหรับการจัดการงาน การจัดลำดับ การตกแต่ง การทำความสะอาด การตรวจสอบ การบรรจุหีบห่อ ต้นทุน และการตัดสินใจเรื่องระยะเวลารอคอยสินค้า GZ Prototype รองรับต้นแบบที่กลึงด้วย CNC และชิ้นงานขนาดเล็กในโลหะและพลาสติกวิศวกรรมโดยใช้ความสามารถแบบ 3 แกน, 4 แกน และ 5 แกน หากคุณกำลังเตรียม RFQ ของอุปกรณ์เซมิคอนดักเตอร์ การแบ่งปันข้อกำหนดด้านสุญญากาศ ความสะอาด การตกแต่ง และการตรวจสอบตั้งแต่เนิ่นๆ จะช่วยให้การตรวจสอบความสามารถในการผลิตมีประโยชน์มากขึ้น
