การตัดเฉือน CNC สำหรับฟิกซ์เจอร์อัตโนมัติ — การระบุตำแหน่ง การหนีบ และความสามารถในการทำซ้ำทำงานร่วมกันได้อย่างไร

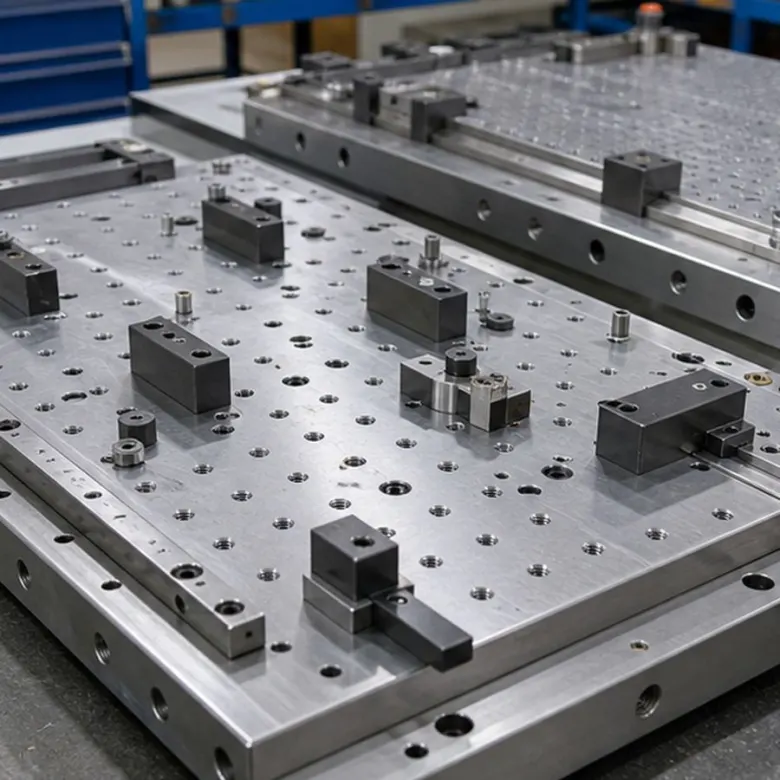

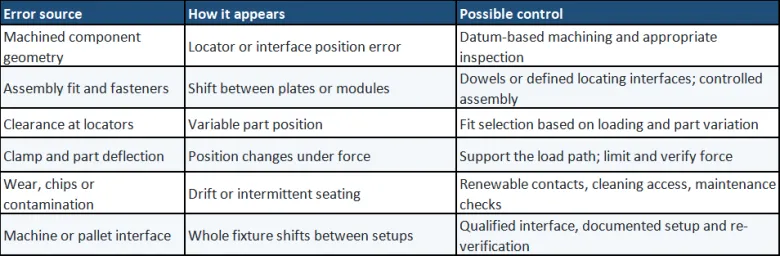

ฟิกซ์เจอร์จะแนะนำแหล่งที่มาของข้อผิดพลาดระหว่างเครื่องจักรหรือระบบตรวจสอบกับชิ้นงาน ซึ่งรวมถึงความเรียบของฐาน ตำแหน่งตัวระบุตำแหน่ง ระยะห่างของตัวระบุตำแหน่ง การสึกหรอของส่วนประกอบ การวางซ้อนกันของชิ้นส่วน การโก่งตัวของแคลมป์ เศษชิ้นส่วน การเปลี่ยนแปลงทางความร้อน การแปรผันของชิ้นส่วน และพฤติกรรมการโหลดของผู้ปฏิบัติงานหรือหุ่นยนต์ ดังนั้นจึงต้องจัดสรรความทนทานต่อฟิกซ์เจอร์ภายในข้อผิดพลาดที่ถือว่าครบจำนวน หากฟิกซ์เจอร์ใช้ค่าเผื่อของผลิตภัณฑ์ส่วนใหญ่ก่อนที่กระบวนการจะเริ่มต้น แม้แต่การตัดเฉือน CNC ที่สมบูรณ์แบบของตัวเครื่องมือก็ไม่สามารถสร้างการผลิตที่เชื่อถือได้

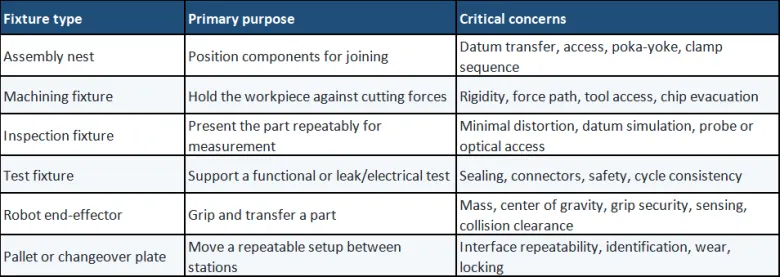

ฟิกซ์เจอร์ควรอ้างอิงถึงพื้นผิวที่แสดงถึงวิธีการกำหนดและใช้งานชิ้นส่วน การระบุตำแหน่งจากขอบการหล่อที่ไม่สอดคล้องกันเมื่อแบบผลิตภัณฑ์อ้างอิงถึงรูที่กลึงแล้ว อาจทำให้เกิดความไม่ตรงกันอย่างมากระหว่างตำแหน่งของฟิกซ์เจอร์และผลการตรวจสอบ ก่อนการออกแบบฟิกซ์เจอร์  ระบุ datum ของผลิตภัณฑ์และคุณลักษณะที่ควบคุมจากข้อมูลดังกล่าว  ทำความเข้าใจกับสภาพที่จะเกิดขึ้น รวมถึงครีบ กระแสลม วาบ การเคลือบ การเสียรูป และการแปรผันของล็อต  กำหนดแรงของกระบวนการ ทิศทางของโหลด การเข้าถึงที่ต้องการ รอบเวลา และวิธีการโหลด  ชี้แจงว่าฟิกซ์เจอร์กำหนดตำแหน่ง รองรับชิ้นส่วน วัด ปิดผนึก หรือทำหน้าที่หลายอย่าง  ตกลงกันว่าประสิทธิภาพของฟิกซ์เจอร์จะผ่านการรับรองด้วยชิ้นส่วนหรือตัวแทนมาตรฐานของการผลิตอย่างไร เมื่อข้อมูลผลิตภัณฑ์ในอุดมคติสัมผัสได้ยาก ทีมออกแบบควรบันทึกว่าคุณลักษณะการระบุตำแหน่งที่เลือกถ่ายโอนข้อมูลดังกล่าวอย่างไร และรูปแบบเพิ่มเติมใดบ้างที่ทำให้เกิดสิ่งนี้

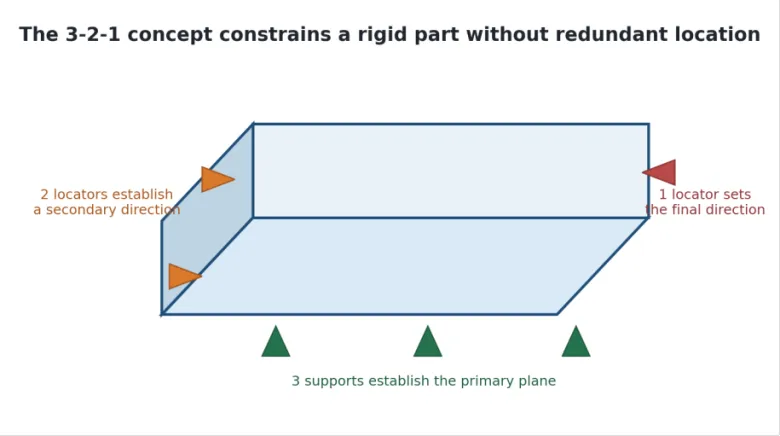

วัตถุแข็งเกร็งอิสระสามารถเคลื่อนตัวและหมุนได้รอบสามแกน แนวคิดการระบุตำแหน่ง 3-2-1 ทั่วไปใช้ผู้ติดต่อหลัก 3 ราย ผู้ติดต่อรอง 2 ราย และผู้ติดต่อระดับตติยภูมิ 1 ราย เพื่อจำกัดระดับความเป็นอิสระทั้ง 6 องศาโดยไม่มีตำแหน่งซ้ำซ้อนที่ไม่จำเป็น นี่เป็นหลักการออกแบบ ไม่ใช่กฎเกณฑ์ที่ว่าทุกอุปกรณ์จะต้องมีหมุดที่มองเห็นได้หกหมุด เครื่องระบุตำแหน่งเป้าหมายทรงกระบอก ทรงกรวย รูปตัว V ปรับเท่ากัน ลอยตัว และระบุตำแหน่งเป้าหมายสามารถจำกัดการเคลื่อนไหวได้หลายวิธี ชิ้นส่วนที่ยืดหยุ่นหรือไม่สม่ำเสมออาจต้องการการรองรับเพิ่มเติมที่รับภาระของกระบวนการโดยไม่สร้างความขัดแย้งในการกำหนดตำแหน่งที่ไม่สามารถควบคุมได้ ตัวระบุตำแหน่งที่ซ้ำซ้อนอาจทำให้เกิดการโยก การผูกมัด ที่นั่งที่ไม่สามารถคาดเดาได้ หรือการเสียรูปเมื่อชิ้นส่วนจริงมีขนาดและรูปทรงที่แปรผัน หมุดกลมบวกกับหมุดนูนหรือเพชรที่จัดวางอย่างถูกต้องเป็นวิธีทั่วไปในการค้นหารูปแบบสองรูในขณะที่เว้นระยะห่างในทิศทางเดียว

ตัวระบุตำแหน่งจะกำหนดตำแหน่งของชิ้นส่วน แคลมป์ควรดันหรือดึงชิ้นส่วนเข้าไปในตำแหน่งเหล่านั้นและต้านทานแรงในกระบวนการ หากแคลมป์ได้รับอนุญาตให้ลากชิ้นงานผ่านเครื่องหาตำแหน่ง ยกออกจากจุดรองรับ หรืองอผนังบางๆ ตำแหน่งสุดท้ายจะขึ้นอยู่กับแรงเสียดทานและแรง ไม่ใช่โครงร่างของ Datum คำถามเกี่ยวกับการออกแบบแคลมป์  แรงกระทำต่อตัวระบุตำแหน่งและใกล้กับบริเวณที่รองรับหรือไม่?  แรงยึดสามารถบิดเบือนส่วนการผลิตหรือตัวฟิกซ์เจอร์ได้หรือไม่?  การตัด ประกอบ การจ่าย หรือแรงทดสอบจะปลดเครื่องระบุตำแหน่งหรือไม่  ผู้ปฏิบัติงานหรือหุ่นยนต์สามารถยืนยันได้ว่าแคลมป์อยู่ในสถานะที่ถูกต้องหรือไม่  พื้นผิวหนีบมีความไวต่อความเสียหายด้านความสวยงาม การเคลือบ การปนเปื้อน หรือการสึกหรอหรือไม่?

ความแม่นยำอธิบายถึงความใกล้ชิดกับตำแหน่งที่ต้องการ ความสามารถในการทำซ้ำจะอธิบายว่าการตั้งค่าที่เกิดขึ้นซ้ำๆ สอดคล้องกันภายใต้เงื่อนไขเดียวกันมากน้อยเพียงใด ความสามารถในการทำซ้ำพิจารณาการเปลี่ยนแปลงต่างๆ เช่น ผู้ปฏิบัติงาน สถานี กะ การติดตั้ง หรือระบบการวัดที่แตกต่างกัน อุปกรณ์ติดตั้งสามารถทำซ้ำได้อย่างแน่นหนาในตำแหน่งที่ไม่ถูกต้อง ดังนั้นแนวคิดทั้งสามข้อจึงต้องได้รับการแก้ไขแยกกัน ลำดับคุณสมบัติที่เป็นประโยชน์  ตรวจสอบฟิกซ์เจอร์ที่กลึงและประกอบแล้วกับแบบควบคุม  โหลดและขนชิ้นส่วนตัวแทนซ้ำๆ โดยไม่ต้องปรับฟิกซ์เจอร์  ทำซ้ำการศึกษากับผู้ปฏิบัติงานหรือลำดับหุ่นยนต์ที่ต้องการและแนวทางปฏิบัติในการทำความสะอาดตามปกติ  เปรียบเทียบผลลัพธ์หลังการเปลี่ยน การขนส่ง การบำรุงรักษา หรือการเปลี่ยนส่วนประกอบที่หมุนเวียน  ประเมินผลลัพธ์ของผลิตภัณฑ์หรือผลการวัด ไม่ใช่เฉพาะพิกัดตัวระบุตำแหน่งเท่านั้น ควรเลือกจำนวนการทำซ้ำและเกณฑ์การยอมรับสำหรับการสมัครและความเสี่ยง การสาธิตสั้นๆ สามารถระบุปัญหาที่ชัดเจนได้ แต่ไม่ควรนำเสนอเป็นหลักฐานเกี่ยวกับความสามารถของกระบวนการ เว้นแต่การออกแบบการศึกษาจะสนับสนุนข้อสรุปดังกล่าว

ประสิทธิภาพของส่วนผสมเป็นผลมาจากผู้มีส่วนร่วมหลายคน ฐาน ตัวยก บูช ด้ามระบุตำแหน่ง ปลายหน้าสัมผัส เดือย ตัวยึด แคลมป์ที่ซื้อมา พาเลท ส่วนเชื่อมต่อเครื่องจักร และส่วนประกอบล้วนเพิ่มความหลากหลาย เพียงกำหนดพิกัดความเผื่อที่แน่นหนาให้กับทุกส่วนประกอบก็สามารถเพิ่มต้นทุนได้ โดยไม่เปลี่ยนแปลงแหล่งที่มาของข้อผิดพลาดหลัก ข้อผิดพลาดที่ถือว่ารับได้ช่วยให้ทีมวางความแม่นยำในการควบคุมฟังก์ชันได้ อินเทอร์เฟซตัวระบุตำแหน่งที่เปลี่ยนใหม่ได้อาจต้องการการควบคุมที่ใกล้ชิดกว่าโปรไฟล์ภายนอกที่ไม่ทำงาน ในขณะที่ระยะห่างที่กว้างขวางอาจถูกต้องสำหรับการป้องกันหรือการเข้าถึงสายเคเบิล

วัสดุฟิกซ์เจอร์ควรเลือกตามน้ำหนัก ความแข็ง มวล การสึกหรอ การกัดกร่อน แรงกระแทก เสถียรภาพทางความร้อน ความสะอาด จำนวนรอบ และกลยุทธ์การซ่อมแซม อลูมิเนียมสามารถลดมวลและเวลาในการตัดเฉือนสำหรับโครงสร้างจำนวนมาก เหล็กสามารถให้ความแข็งและพื้นผิวสัมผัสที่ทนทาน พลาสติกวิศวกรรมอาจปกป้องชิ้นส่วนเครื่องสำอางหรือให้คุณสมบัติทางไฟฟ้าและแรงเสียดทานตามความเหมาะสม การออกแบบเพื่อการบำรุงรักษา  ใช้หมุด แผ่นรอง บูช เม็ดมีด แถบสึกหรอ หรือรายละเอียดแบบซ้อนที่ถอดเปลี่ยนได้ ซึ่งคาดว่าจะมีการสัมผัสซ้ำ  ค้นหาส่วนประกอบที่หมุนเวียนได้จากอินเทอร์เฟซที่เสถียร ดังนั้นการเปลี่ยนไม่จำเป็นต้องมีการตัดเฉือนฟิกซ์เจอร์ใหม่ทั้งหมด  ระบุการแก้ไขและการวางแนวส่วนประกอบเพื่อป้องกันการประกอบที่ไม่ถูกต้อง  ให้การเข้าถึงเศษทำความสะอาด กาว สารหล่อเย็น ฝุ่น หรือสารตกค้างในกระบวนการ  กำหนดเกณฑ์การตรวจสอบหรือการเปลี่ยนทดแทนสำหรับชิ้นส่วนที่สึกหรอ แทนที่จะอาศัยเฉพาะเวลาที่ผ่านไป การรักษาพื้นผิวสามารถปรับปรุงความต้านทานการสึกหรอหรือการกัดกร่อนได้ แต่ความหนาของการเคลือบและการมาสก์สามารถเปลี่ยนความพอดีและความสัมพันธ์ของตัวระบุตำแหน่งได้ การเขียนแบบควรกำหนดว่าจะใช้มิติวิกฤตก่อนหรือหลังการตกแต่งขั้นสุดท้าย

อุปกรณ์ติดตั้งระบบอัตโนมัติยังเป็นส่วนเชื่อมต่อกับผู้คน หุ่นยนต์ เซ็นเซอร์ สายเคเบิล สายนิวแมติก ระบบควบคุม และระบบความปลอดภัย รูปทรงที่ทำงานในรูปแบบ CAD อาจล้มเหลวเมื่อมือจับเข้าใกล้ แคลมป์หมุน สายเคเบิลเซ็นเซอร์โค้งงอ หรือชิ้นส่วนมีการเปลี่ยนแปลงตามปกติ รายการตรวจสอบการรวมระบบอัตโนมัติ  จัดเตรียมข้อมูลลูกค้าเป้าหมายและการกวาดล้างในการโหลดโดยไม่ทำให้จุดสัมผัสในการค้นหาขั้นสุดท้ายอ่อนลง  ป้องกันหรือตรวจจับชิ้นส่วนที่กลับด้าน หายไป เพิ่มเป็นสองเท่า หรือไม่ถูกต้องหากเป็นไปได้อย่างสมเหตุสมผล  เก็บเซ็นเซอร์ให้ห่างจากชิป สารหล่อเย็น กาว รอยเชื่อม และโซนการกระแทกโดยตรง  จัดให้มีสถานะการเปิดแคลมป์, ปิดแคลมป์, ปัจจุบันบางส่วน และพร้อมดำเนินการที่ชัดเจน ตามที่กำหนดโดยแนวคิดการควบคุม  ตรวจสอบการเข้าใกล้ของหุ่นยนต์ การหมุนข้อมือ นิ้วของมือจับ ท่อ รัศมีการโค้งงอของสายเคเบิล การป้องกัน และการเข้าถึงการบำรุงรักษา  ให้ความเสี่ยงด้านพลังงานที่ติดอยู่ การหนีบ ของมีคม และการเคลื่อนไหวที่ไม่คาดคิดเป็นส่วนหนึ่งของการตรวจสอบความปลอดภัยของเครื่องจักร ผู้ผลิตหรือผู้ประกอบเครื่องจักรยังคงรับผิดชอบการประเมินความเสี่ยงและฟังก์ชันด้านความปลอดภัยอย่างสมบูรณ์ ส่วนประกอบฟิกซ์เจอร์ที่กลึงแล้วควรได้รับการตรวจสอบภายในระบบนั้น ไม่ถือว่าเป็นโซลูชันด้านความปลอดภัยที่เป็นอิสระ

อุปกรณ์จับยึดแบบโมดูลาร์สามารถลดเวลาการเปลี่ยนและนำฐานทั่วไปกลับมาใช้ใหม่ได้ แต่ข้อต่อแบบถอดได้ทุกชิ้นจะเพิ่มส่วนต่อประสาน ความสามารถในการทำซ้ำขึ้นอยู่กับวิธีการจัดตำแหน่ง วิธีการจับยึด ความสะอาด สภาพการสึกหรอ ลำดับการประกอบ และเอกสารการตั้งค่า การออกแบบแบบแยกส่วนที่มีประโยชน์จะแยกโครงสร้างพื้นฐานทั่วไปที่มีความเสถียรออกจากรังเฉพาะผลิตภัณฑ์และส่วนประกอบการสึกหรอ อินเทอร์เฟซควรได้รับการคีย์หรือระบุตำแหน่งที่อาจเกิดข้อผิดพลาดในการวางแนวได้ สายเคเบิล เซ็นเซอร์ สูตรซอฟต์แวร์ และหมายเลขชิ้นส่วนควรเปลี่ยนแปลงร่วมกันภายใต้การควบคุมการแก้ไข

อุปกรณ์ตรวจสอบควรยึดชิ้นส่วนไว้อย่างแน่นหนาโดยไม่ปิดบังคุณสมบัติที่จำเป็นหรือบิดเบือนรูปทรงที่วัด เครื่องระบุตำแหน่งควรจำลองโครงร่าง Datum ที่ต้องการให้ใกล้เคียงเพียงพอสำหรับวัตถุประสงค์ในการวัด และการตั้งค่าควรได้รับการบันทึกไว้เพื่อให้สามารถสร้างขึ้นใหม่ได้ ความสามารถในการทำซ้ำของฟิกซ์เจอร์เป็นเพียงปัจจัยเดียวในการวัดความไม่แน่นอน เครื่องมือ โพรบหรือการเข้าถึงด้วยแสง การสอบเทียบ สภาพแวดล้อม ซอฟต์แวร์ประเมินผล วิธีการปฏิบัติงาน และสภาพของชิ้นส่วนก็มีความสำคัญเช่นกัน ฟิกซ์เจอร์ที่ดีจะช่วยเพิ่มความสม่ำเสมอ แต่ไม่ได้ทำให้วิธีการวัดที่ไม่เหมาะสมใช้ได้ผล ข้อควรพิจารณาในการตรวจสอบ  กำหนดว่าชิ้นส่วนนั้นถูกวัดในสภาพการประกอบที่ถูกควบคุมหรืออยู่ในสภาพอิสระหรือไม่  เก็บแคลมป์ให้ห่างจากคุณสมบัติการวัดและบริเวณที่ไวต่อการเสียรูป  จัดเตรียมอุปกรณ์สอบสวน กล้อง เครื่องสแกน มาตรวัด และการเข้าถึงการทำความสะอาด  ข้อมูลประจำตัวของตัวระบุตำแหน่งเอกสาร พิกัดการตั้งค่า ลำดับแคลมป์ และการวางแนวชิ้นส่วน  ตรวจสอบอีกครั้งหลังจากเปลี่ยนเครื่องระบุตำแหน่ง ฟิกซ์เจอร์ถูกย้าย หรือการเปลี่ยนแปลงความสัมพันธ์ในการวัด

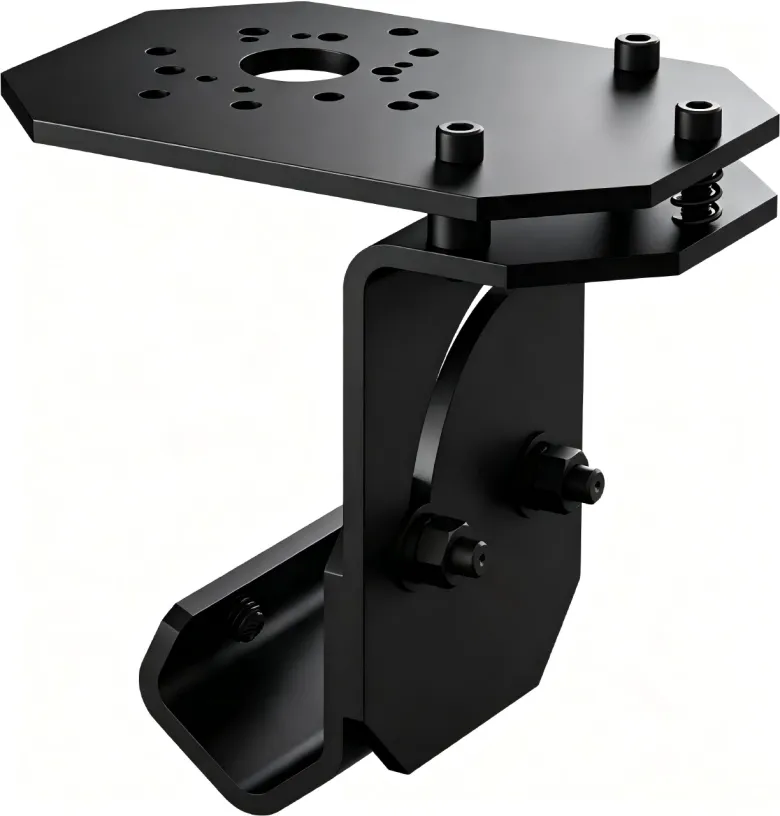

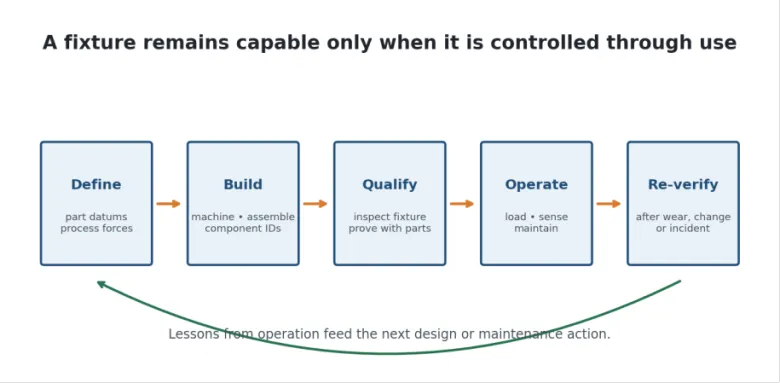

ฟิกซ์เจอร์จะไม่สมบูรณ์เมื่อการตัดเฉือนสิ้นสุดลง อุปกรณ์ดังกล่าวจะต้องประกอบ ตรวจสอบ พิสูจน์การใช้งาน บันทึก และนำออกใช้ตามกระบวนการที่ต้องการ คุณสมบัติอาจรวมถึงขนาดฟิกซ์เจอร์ การโหลดซ้ำ การวัดชิ้นส่วน ผลการทดสอบ การตรวจสอบเซ็นเซอร์ แรงยึดหรือการยืนยันแรงดัน และการไหลบ่าของชิ้นส่วนที่ผลิตโดยตัวแทน การตรวจสอบซ้ำควรถูกกระตุ้นโดยเหตุการณ์ที่มีความหมาย เช่น การเปลี่ยนเครื่องระบุตำแหน่ง การชนกัน การซ่อมแซม ซอฟต์แวร์หรือการเปลี่ยนแปลงกระบวนการ การเคลื่อนไหวระหว่างสถานี การเคลื่อนตัวของผลิตภัณฑ์โดยไม่ทราบสาเหตุ หรือการบำรุงรักษาตามกำหนดเวลาตามแผนการควบคุมของลูกค้า

 ควบคุมโมเดลและแบบร่างของชิ้นส่วน รวมถึงรูปแบบที่เข้ามาและข้อมูลผลิตภัณฑ์  ฟังก์ชั่นฟิกซ์เจอร์ โครงร่างสถานี ส่วนต่อประสานเครื่องจักรหรือพาเลท แรงของกระบวนการ และสภาวะรอบการทำงานที่คาดหวัง  วิธีการโหลด การเข้าถึงของหุ่นยนต์หรือผู้ปฏิบัติงาน ลำดับแคลมป์ เซ็นเซอร์ ระบบสาธารณูปโภค การป้องกัน และขอบเขตการบำรุงรักษา  ตำแหน่งเป้าหมาย ข้อกำหนดด้านความสามารถในการทำซ้ำหรือผลผลิตของผลิตภัณฑ์ และวิธีการตรวจสอบคุณสมบัติที่ตกลงกันไว้  ข้อกำหนดด้านวัสดุ การตกแต่ง การปกป้องความสวยงาม ความสะอาด อายุการใช้งาน และข้อกำหนดเกี่ยวกับส่วนประกอบที่เปลี่ยนได้  ผู้ผลิตส่วนประกอบที่ซื้อหรือได้รับการอนุมัติเทียบเท่าซึ่งความสามารถในการใช้แทนกันได้มีความสำคัญ  รายงานการตรวจสอบ แบบประกอบ รายการวัสดุ คำแนะนำในการตั้งค่า อะไหล่ การติดฉลาก และการส่งมอบการควบคุมการแก้ไข  ปริมาณ กลยุทธ์พื้นฐานทั่วไป ผลิตภัณฑ์ย่อย ความต้องการการเปลี่ยนแปลงในอนาคต และสถานที่ที่ยอมรับ

อุปกรณ์ติดตั้งระบบอัตโนมัติที่เชื่อถือได้ผสมผสานกลยุทธ์ Datum ที่ดี ตำแหน่งที่ไม่ซ้ำซ้อน แรงยึดที่ควบคุม วัสดุที่เหมาะสม การบำรุงรักษาที่เข้าถึงได้ การบูรณาการระบบอัตโนมัติ และวิธีการตรวจสอบคุณสมบัติที่เชื่อมโยงกับประสิทธิภาพของผลิตภัณฑ์ การตัดเฉือน CNC ให้รูปทรง แต่การออกแบบและการควบคุมระดับระบบทำให้เกิดความสามารถในการทำซ้ำ เวลาที่ดีที่สุดในการแก้ไขความเสี่ยงจากฟิกซ์เจอร์คือก่อนที่จะตัดเฉือนแผ่นฐาน การแบ่งปันความแปรผันของชิ้นส่วนจริง โหลดกระบวนการ อินเทอร์เฟซ ข้อจำกัดในการเข้าถึง และเกณฑ์การยอมรับ ช่วยให้ซัพพลายเออร์และผู้ประกอบเครื่องจักรสามารถมุ่งเน้นความแม่นยำไปที่คุณสมบัติที่ควบคุมกระบวนการจริงได้ GZ Prototype รองรับต้นแบบที่กลึงด้วย CNC และชิ้นงานขนาดเล็กในโลหะและพลาสติกวิศวกรรมโดยใช้ความสามารถแบบ 3 แกน, 4 แกน และ 5 แกน สำหรับ RFQ ส่วนประกอบฟิกซ์เจอร์ การให้แนวคิด Datum บริบทการประกอบ และความคาดหวังด้านคุณสมบัติช่วยให้ DFM และผลตอบรับด้านการผลิตมีประโยชน์มากขึ้น
